Subcap.4.2.2 Predimensionarea arborilor

De ce predimensionare din solicitarea de torsiune ?

Deoarece nu se poate face dimensionare cu laurea în considerare şi a solicitării de încovoiere, necunoscând, la această etapă, valorile momentului de încovoiere. Diagramele momentelor de încovoiere se vor putea determina numai după definitivarea configuraţiilor arborilor ca urmare a definitivării generării formelor acestora ca modele 3D cavasifinale în CATIA.

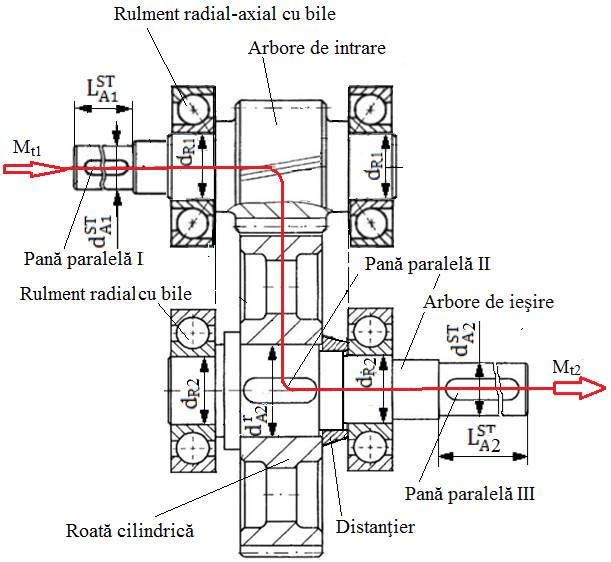

Fluxul momentului de torsiune

Relaţii de calcul

Parametrul	Arbore de intrare (A1)	Arbore de ieşire (A2)
Mt [Nmm]	Mt1	Mt2
τat [MPa]	τat1	τat2
Diametrul [mm] (Calc.4.2.1)	dA1 =	dA2 =

Valorile tensiunilor admisibile ale rezistenţelor la torsiune τ_at1 şi τ_at2 se vor adopta în intervalul, τ_at=15…45 MPa, care reprezintă tensiunea admisibilă la torsiune convenţională (ia în considerare şi existenţa solicitării de încovoiere); pentru oțeluri cu rezistențe la rupere reduse se vor adopta valori din prima jumătate a intervalului, iar pentru cele cu rezistențe la rupere mărite valori din a doua jumătate; în cazul oțelurilor de cementare, având în vedere că zonele capetelor arborilor nu se vor cementa şi deci vor avea rezistențe la rupere reduse, se pot adopta valori din prima jumătate a intervalului.

Obs.

a. diametrele de predimensionare ale arborilor de intrare şi de ieşire corespund capetelor acestora, deoarece în aceste zone momentele de încovoiere sunt nule;

b. configuarţiile arborilor de intrare/ieşire au diametrele tronsoanelor crescătoare de la capete spre partea centrală;

c. = + (1...5) mm, deoarece se recomandă din considerente tehnologice ca tronsoanele să aibă diametre diferite
