Mogan Gh.L., Butilă E.V., Buzdugan I.D. Proiectarea reductoarelor cilindrice. Universitatea Transilvania din Braşov

Subcap.2.1.1 Schema structurală funcțional-constructivă

Definiţii

Din punct de vedere constructiv, reductorul de turaţie  este un ansamblu compus din subansamble şi elemente (piese). Subansamblele sunt structuri independente, care se evidenţiază ca grupuri compacte, compuse, în configuraţie minimală, din cel puţin două componente (subansamble și/sau piese) în interacţiune permanentă, asamblate, ţinându-se cont, cu precădere, de tehnologiile de montaj, de întreţinere şi de exploatare.

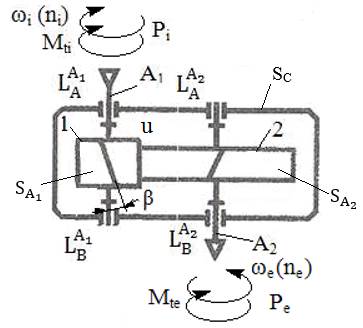

Schema structurală funcţional-constructivă

Semnificaţii notaţii

u - raportul de angrenare al angrenajului cilindric cu dantură înclinată cu unghiul, β.

Roţi dinţate:

1 – pinion cilindric,

2 – roată cilindrică.

Arbori:

A₁ – arborele de intrare,

A₂ – arborele de ieșire.

Lagăre:

– lagărul A al arborelui de intrare A₁,

– lagărul B al arborelui de intrare A₁,

– lagărul A al arborelui de ieșire A₂,

– lagărul B al arborelui de ieșire A₂.

Subansamble

– subansamblu arbore de intrare,

– subansamblu arbore de ieşire,

S_C – subansamblu carcasă
