Ghid.3.2.3 Modelarea profilelor dinţilor roţilor cilindrice în angrenare

Modele ale evolventei flancurilor active

Model geometric

Model matematic în coordonate cilindrice r = , θ = tg φ - φ. Model matematic în coordonate carteziene x = rb sin (tg φ - φ), y = rb cos (tg φ - φ). În aceste relaţii, rb, reprezintă raza cercului de bază cu valori constante pozitive; φ > 0, variabilă îndependentă, numită unghi de presiune

Model geometric al flancului dinţilor roţilor

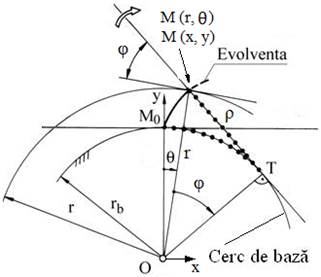

Model de generare a evolventei flancului dintelui

Linie spline prin puncte de pe evolventa teoretică generate conform modelului matematic.

Semnificaţiile paramertrilor

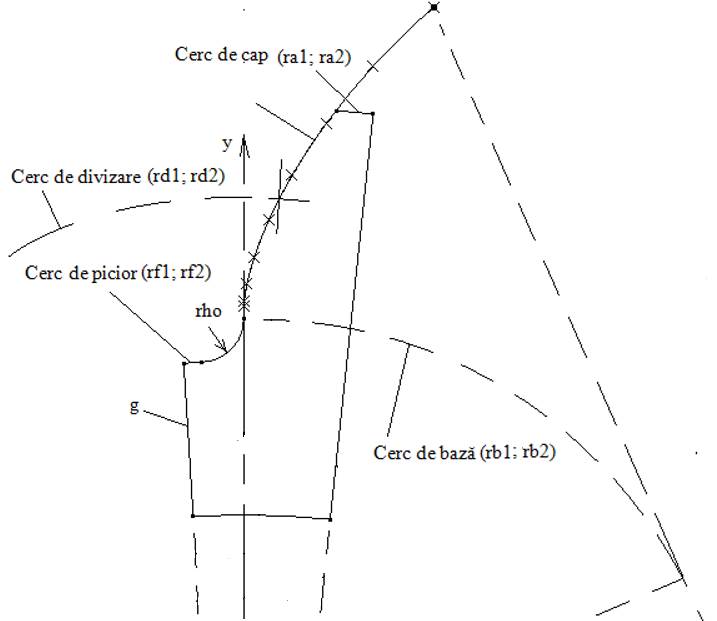

rho – raza racordării profilului dintelui la cercul de picior; rd1, rd2 – razele cercurilor de divizare; ra1, ra2 – razele cercurilor de cap; rf1, rf2 – razele cercurilor de picior; rb1, rb2 – razele cercurilor de bază; g – grosimea coroanei roţii

Generare model CATIA al angrenajului nedeplasat

Descărcare, salvare şi deschidere aplicaţie

CATPart.3.3.3.2.1 ® ¿ ® :

[se va alege cu ¿ folderele căii];  [se introduce denumirea aplicației, CATPart.3.3.3.2.1-Modelul dintilor rotilor nedeplasate in angrenare ];  [apare automat tipul CATPart], ¿ ® [se deschide aplicaţia].

Setare opţiuni de parametrizare și vizualizare

¿ ® ¿ ®:

¿ (se extinde arborele) ®

¿ ® :

¿ (): ¿  (se activează), ¿  (se activează),

¿ (se activează), ¿ (se activează), ¿ (se activează),

¿ (se activează)  ®

¿: (): ¿ (se dezactivează) ®

¿ ® :

¿ (se caută în bara de butoane) ¿  (): ¿ ® ¿ (apare în listă, ) ®

¿ ® ¿ (apare în listă ) ®

¿ ® ¿ ® ¿ ® : ¿, ¿ ®

¿.

Introducere date de intrare

¿ (apare lista parametrilor, parţial evidenţiaţi în tabelele de mai jos) ®

¿¿ ® :

[se introduce valoarea în caseta alăturată], ¿ ®

[similar, se vor introduce toate valorile parametrilor din lista , conform și tabel].

	Simbol teoretic	Semnificaţia
	αn	Unghiul de presiune (angrenare) normal [^o]
		Coeficientul înălţimii capului dintelui
		Coeficientul jocului la piciorul dintelui
		Coeficientul razei de racordare
	z1	Numărul de dinţi ai pinionului
	z2	Numărul de dinţi ai roţii
	mn	Modulul normal [mm]
	β	Unghiul de înclinare a danturii [^o]
	aw	Distanţa dintre axe (reală) [mm]
	xn1	Coeficientul deplasării de profil a danturii pinionului (zero, roţi nedeplasate)
	g	Grosimea coroanei [mm]

Obs. Valorile parametrilor α_n, , și corespund cremalierei de referință standard.

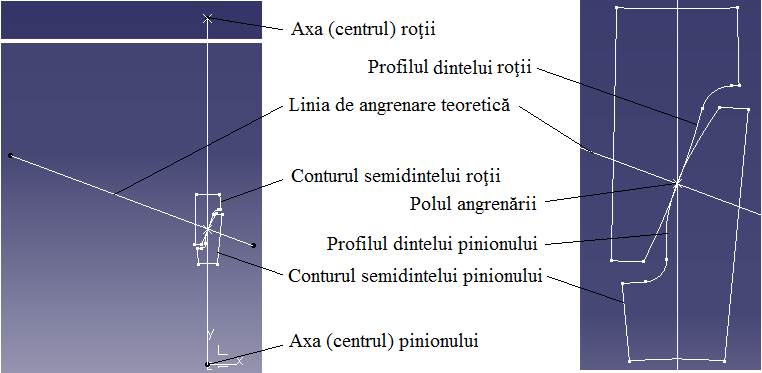

Modelul CATIA rezultat

Obs. În cazul negenerării semidinţilor în angrenare se vor verifica datele de intrare şi se vor modifica.

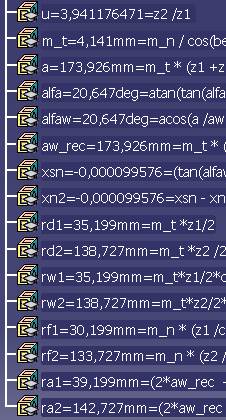

Analiza/verificarea datelor modelului

	Simbol teoretic	Semnificaţia	Verificare
	u	Raportul de angrenare	u >1
	m	Modulul frontal [mm]	m > mn
	a	Distanţa dintre axe de referinţă [mm]	a = aw
	α	Unghiul de presiune frontal [^o]	α ≥ αn
	αw	Unghiul de angrenare frontal [^o]	αw = α
	aw	Distanţa dintre axe reală [mm]	aw_rec = a = aw
	xns	Suma coeficeienţilor depasărilor	xns = 0
	xn2	Coeficientul deplasării roţii	xn2 = 0
	rd1	Raza cercului de divizare al pinionului [mm]	rd1+ rd2 = a
	rd2	Raza cercului de divizare al roţii [mm]
	rw1	Raza cercului de rostogolire al pinionului [mm]	rw1 = rd1
	rw2	Raza cercului de rostogolire al roţii [mm]	rw2 = rd2
	rf1	Raza cercului de picior al pinionului [mm]	rf1 < rd1
	rf2	Raza cercului de picior al roţii [mm]	rf2 < rd2
	ra1	Raza cercului de divizare al pinionului [mm]	ra1 > rd1
	ra2	Raza cercului de divizare al roţii [mm]	ra2 > rd2
