Mogan Gh.L., Butilă E.V.,
Buzdugan I.D. Proiectarea reductoarelor cilindrice. Universitatea Transilvania din Brașov
|
Ghid.11.3.2 Subansamblu carcasă superioară |
|
1. Lansare aplicație |
|
Deschidere
aplicație ¿
Activare
modul de asamblare ¿ Salvare
aplicație ¿ [se va alege cu ¿ folderele căii]; Obs. Se recomandă ca aplicația să fie salvată
în folderul în care se află fisierele .CATPart ale componentelor. |
|

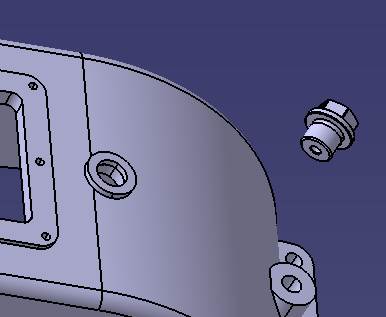

2. Asamblare Bușon de aerisire |
|
Încărcare
componentă (Carcasă superioară)
Încărcare
componente (Bușon de aerisire, Capac de vizitare)
Asamblare Generare constrângere de coincidență axe
Generare constrângere de contact - suprafețe

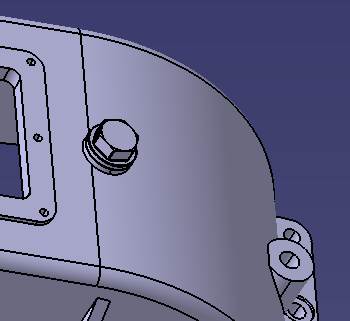

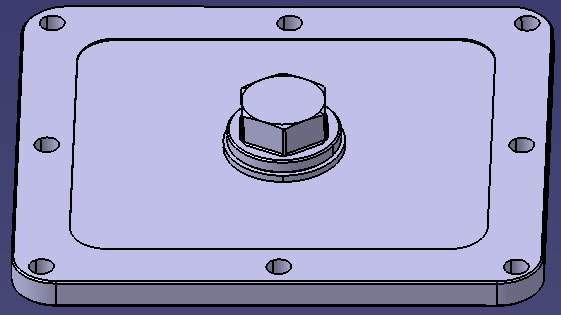

plane frontale ¿ ¿ Execuție comenzi de constrângere ¿ Obs. Cele trei succesiuni aplicate în cazul bușonului de aerisire montat în capacul de vizitare se finalizează cu modelul din fig. c.
a
b
c |
|

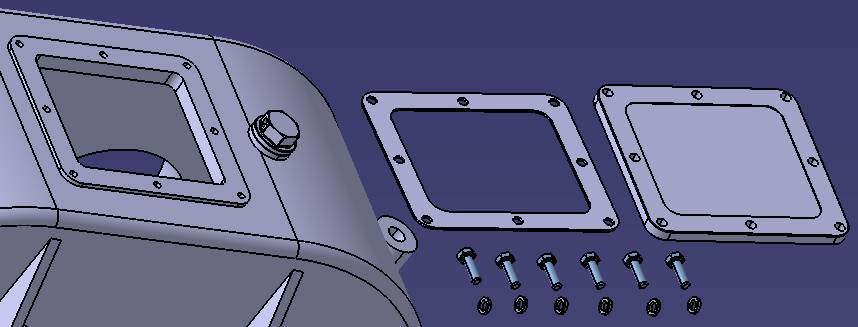

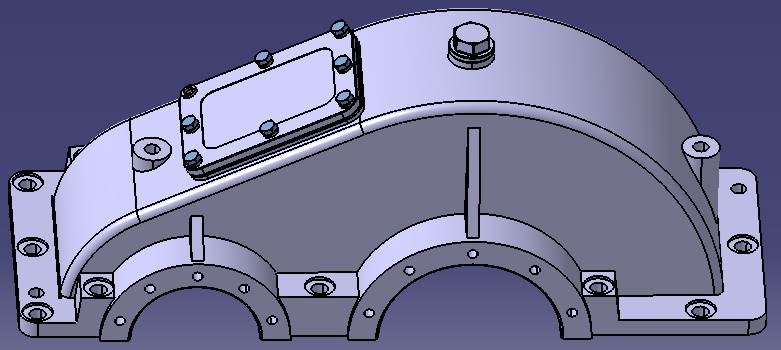

3. Asamblare capac de vizitare, garnitura
capac de vizitare, șuruburi cu cap hexagonal M 6x20 și șaibe Grower MN6 |
|
Încărcare
componente
Obs. În cazul componentelor identice se poate face multiplicare elementului deja încărcat cu succesiunea: [se selectează cu ¿ componenta (din arborele specificațiilor sau din zona grafică)] ź Asamblare
Generare constrângere de coincidență axe
Generare constrângere de contact - suprafețe
plane frontale ¿ Obs. Succesiunea de asamblare: Garnitură capac de vizitare ź Capac de vizitare (pentru orientare se aplica coincidența axelor perechilor de găuri asociate pentru trei șuruburi de fixare) ź Șaibe Grower ź Șuruburi. Execuție comenzi de constrângere ¿
a
b |
|

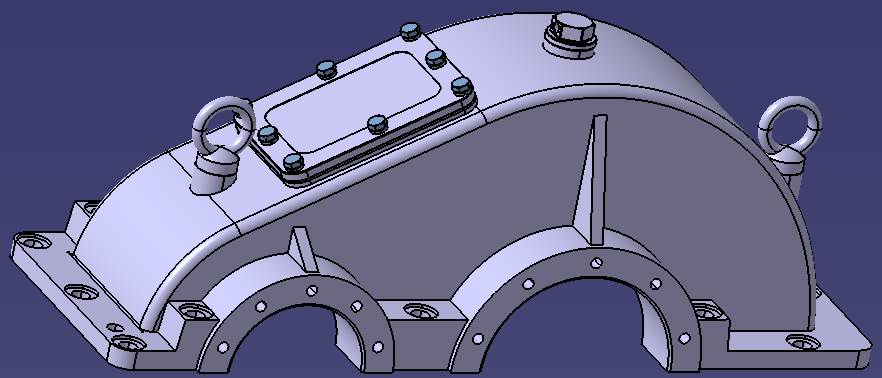

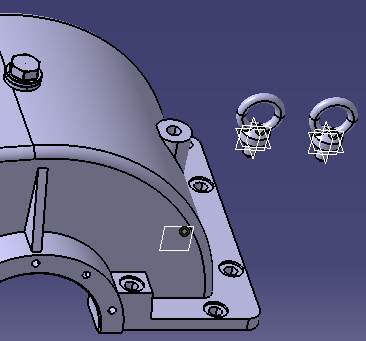

4. Asamblare inele de ridicare |
|
Încărcare
componente
Obs. În cazul componentelor identice se poate face multiplicare elementului deja încărcat cu succesiunea: [se selectează cu ¿ componenta (din arborele specificațiilor sau din zona grafică)] ź
Asamblare
Generare constrângere de coincidență axe
Generare constrângere de contact - suprafețe

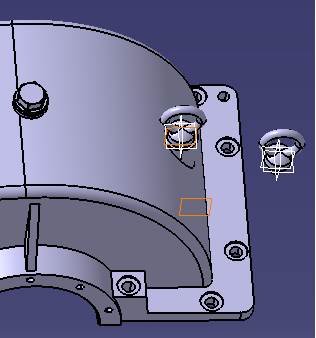

plane frontale ¿ ¿ Obs. Pentru orientarea axială a
inelului se generează constrângerea de coincidență a planului frontal al
inelului (activat în fig. b) și al planului de simetrie al carcasei (de
asemenea, activat în fig. b). Execuție comenzi de constrângere ¿
a
b

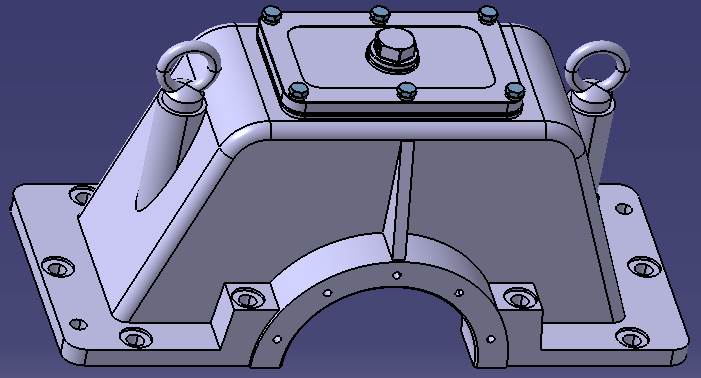

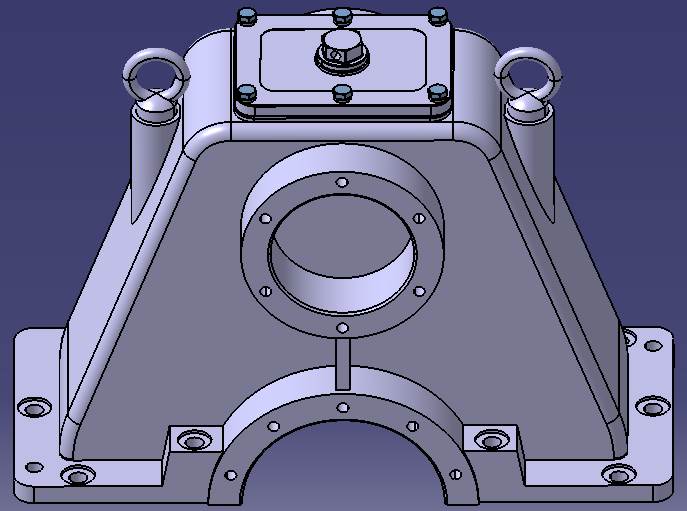

(RCil H)
(RCil Vj)
(RCil Vs) c
|
:
.
:
],
.
],
):
,
,
,
,
,
sau
):
(
)
:
(se poate renunța la acest mesaj prin activarea cu
)
(
)
:
(
, apare modelul asamblat, fig. c).
(
):
(
)
(
)
:
)
(
(
(
)
(
)
:
(se poate renunța la acest mesaj prin activarea cu
