Mogan Gh.L., Butilă E.V., Buzdugan I.D. Proiectarea reductoarelor cilindrice. Universitatea Transilvania din Brașov

Ghid.11.2.4.2 Generare Ştift de poziţionare

1. Date de intrare

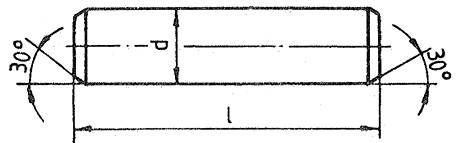

Formă şi dimensiuni

Valori dimensiuni

Anexa 11.2.4.2, Ştifturi cilindrice

2. Lansare aplicaţie

Deschidere aplicație

¿ ® :

[se introduce în caseta în loc de Product1denumira aplicației, Stift de pozitionare].

Salvare aplicație

¿ ® ¿ ® :

[se va alege cu ¿ folderele căii]; [se introduce denumirea aplicației, Stift de pozitionare]; [apare automat ].

Obs. Se recomandă ca aplicaţia să fie salvată în folderul în care se află fisierele .CATPart ale subansamblelor şi ansamblelor.

Generare model 3D

Activarea modulului Sketch în planul xy

¿ (sau activare cu ¿ din zona de grafică) ® ¿ ® ¿ ® (în arborele specificațiilor se activează, ; în zona de grafică apare planul cu sistemul HV suprapus peste planul xy, fig. a).

Generarea cerc

¿ ® ¿ ® ¿ ® [se va marca cu ¿ centrul cercului suprapus peste centrul sistemului HV (fig. a) şi se marchează cu ¿ cercul, fig. b].

Cotare cerc

¿®¿®¿®¿® [se va selecta cu ¿ cercul (apare cota care se poate muta cu mouse-ul] ® [¿¿ pe valoarea curentă a cotei] ® : [în caseta se introduce valoarea diametrului ..., de ex. 10], ¿ (apare cota cu valoarea introdusă, fig. c).

Ieșire din modulul Sketch

¿ (fig. d).

a b c d

Generarea corpului ştiftului

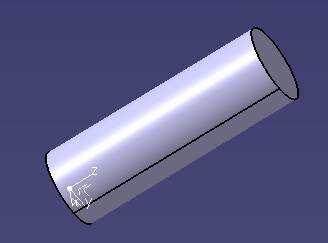

¿ ® ¿ ® ¿ () ®: [se va selecta cu ¿ cercul şi în caseta apare eticheta asociată ], [se va selecta cu ¿ din lista opţiunea ], [se va introduce în caseta valoarea lungimii …. , de ex. 30] ¿ (apare modelul 3D, fig. e).

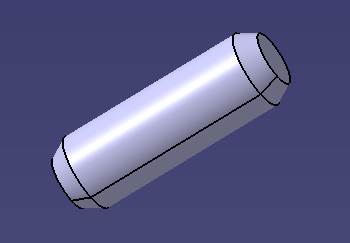

Generarea teșiturilor

¿ ® ¿ ® ¿ ® : [se selecteză din listă, ]; [se introduce valoarea, 1,5 mm]; [se selecteză din listă, ]; [se selecteză din listă, ]; [se selecteză cu ¿ muchiile și în casetă apare numărul liniilor selectate ()];

¿ (fig. f).

e f
