Ghid.11.1.1.1

Mogan Gh.L., Butilă E.V., Buzdugan I.D. Proiectarea reductoarelor cilindrice. Universitatea Transilvania din Brașov

Ghid.11.1.1.1 Generare Carcasă inferioară RCil H

1. Date de intrare

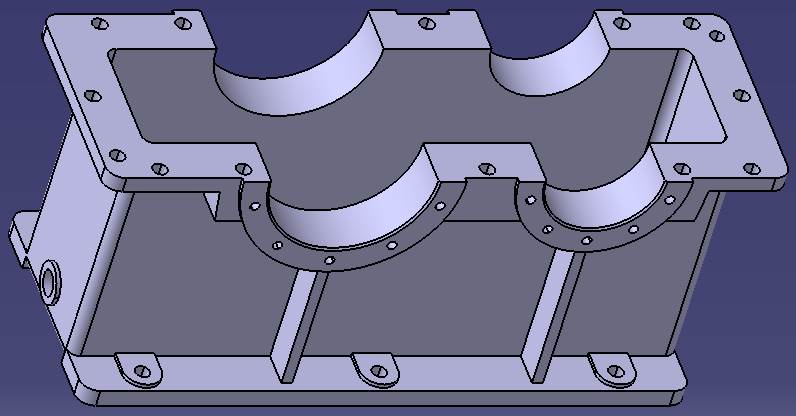

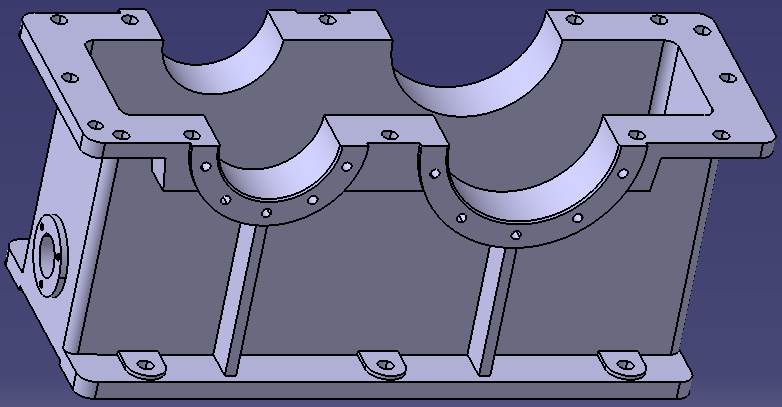

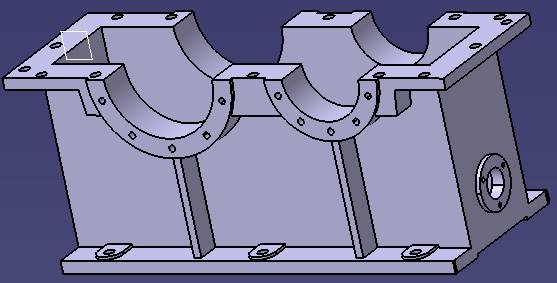

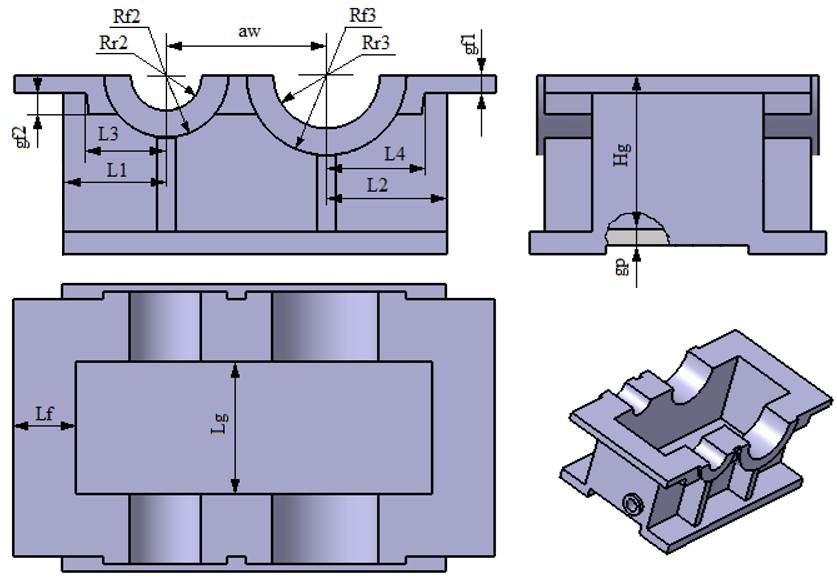

Formă şi dimensiuni

Date cunoscute

aw – distanţa dintre axe, angrenaj cilindric; gf1 – grosimea flanşei; gf2 – grosmea flanşei de rigidizare în zona angrenajului cilindric; gf3 – grosmea flanşei de rigidizare în zona arborelui de intrare; gp – grosimea peretului; Hg – înălţimea golului; L1 – poziţia peretelui lateral stânga; L2 – poziţia peretelui lateral dreapta; L3 – poziţia flanşei de rigidizare stânga; L2 – poziţia flanşei de rigidizare dreapta; Lf – lăţimea flanşei în zona angrenajului cilindric; Lfp – lăţimea flanşei în zona arborelui de intrare; Lfg – lăţimea flanşei de rigidizare în zona arborelui de intrare; Lg – lăţimea golului; Rf2 – raza flanşei la arborele de intrare; Rf2 – raza flanşei la arborele de ieşire; Rf3 – raza flanşei la arborele de ieşire; Rr2 – rază rulment arbore de intrare; Rr3 – rază rulment arbore de ieşire.

Restricţii

aw > Rr2+Rr3; Hg > Rf3; Rf2 > Rr2; Rf3 > Rr3; L1 > L3; L2 > L4; L3 > Rf2; L4 > Rf3; Lf > 25 mm; gp = 8…12 mm; gf1 > gp; gf2 < Rr2 – gf1; d2 > d1; b < gp + d2/2; a > gp + d2/2; Lfp > Rp; Lfg < Lfp; Lp > Lf

2. Lansare aplicaţie şi setări

Descărcare, salvare şi deschidere aplicaţie

CATPart.11.1.1.1 ® :

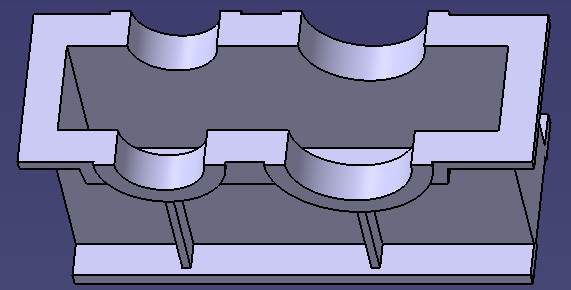

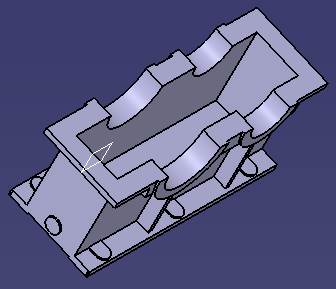

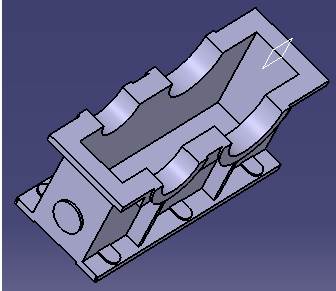

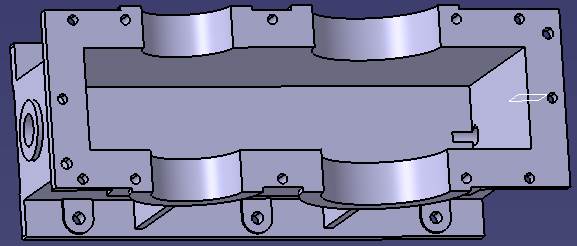

[se va alege cu ¿ folderele căii]; [se introduce denumirea aplicației, Carcasă inferioară H]; [apare automat tipul CATPart], ¿ ® [se deschide aplicaţia (apare modelul din fig. a şi în arborele specificaţiilor, )].
