Mogan Gh.L., Butilă E.V., Buzdugan I.D. Proiectarea reductoarelor cilindrice. Universitatea Transilvania din Brașov

Ex.8 Alegerea şi calculul asamblărilor cu pene paralele

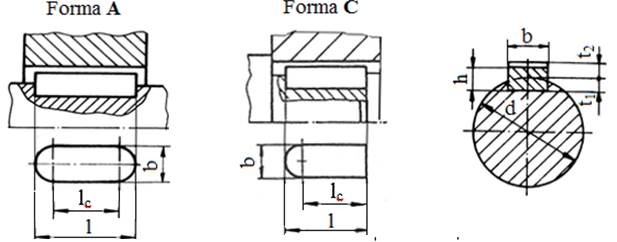

Formele penelor paralele

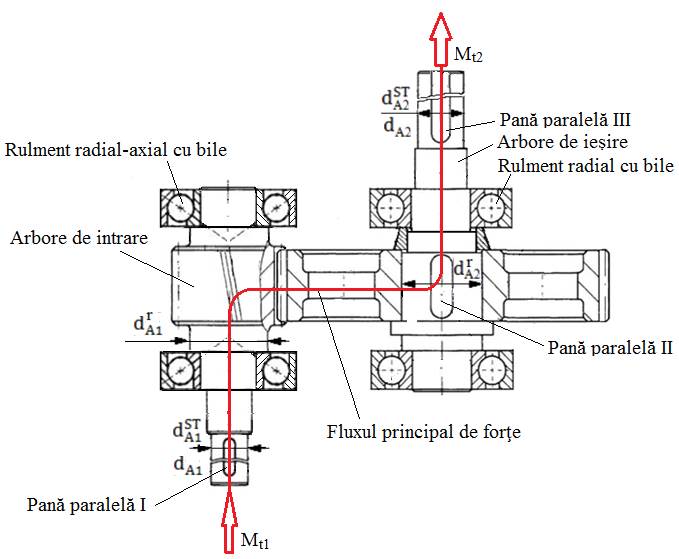

Fluxul momentului de torsiune şi denumirile penelor paralele

Parametri de calcul şi valori

Denumirea penei/ Parametrul	Pană paralelă I (forma A)	Pană paralelă II (forma A)	Pană paralelă III (forma C)
d [mm]	= 45	= 75	= 55
b [mm]	14	18	16
h [mm]	9	11	10
Mt [Nmm]	Mt1 = 312071	Mt2 = 1180677	Mt2 = 1180677
σas [MPa]	80	110	110
lc [mm]	38,53	60,47	74,66
l [mm] (STAS)	50	70	82
t1 [mm]	5,5	9	6
t2 [mm]	3,8	5,4	4,3

Pentru penele I şi III, deoarece l_c <  L_A1,2, se adoptă câte o pană, iar pentru pana II, deoarece l_c <  L_b, se adoptă, de asemenea, o singură pană
