Mogan Gh.L., Butilă E.V., Buzdugan I.D. Proiectarea reductoarelor cilindrice. Universitatea Transilvania din Brașov

Ex.6.4 Determinarea factorilor (coeficienţilor) de siguranţă şi verificare/dimensionare

Calculul parametrilor de verificare

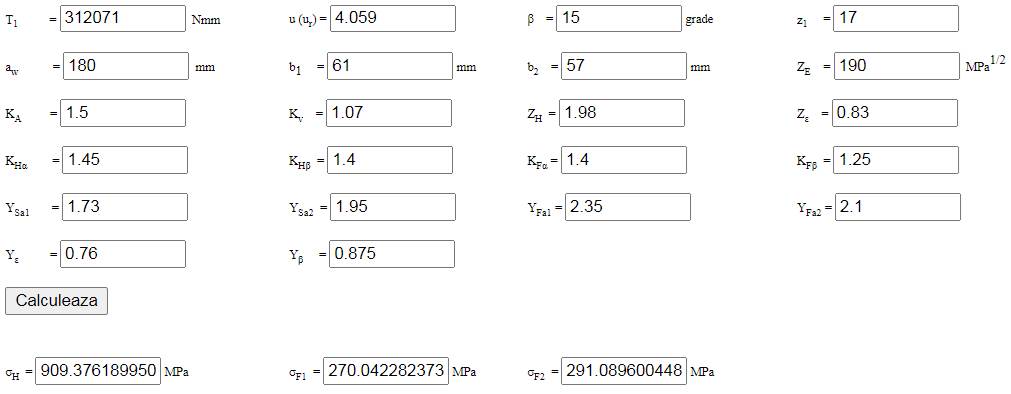

Tensiunile efective de contact şi de încovoiere

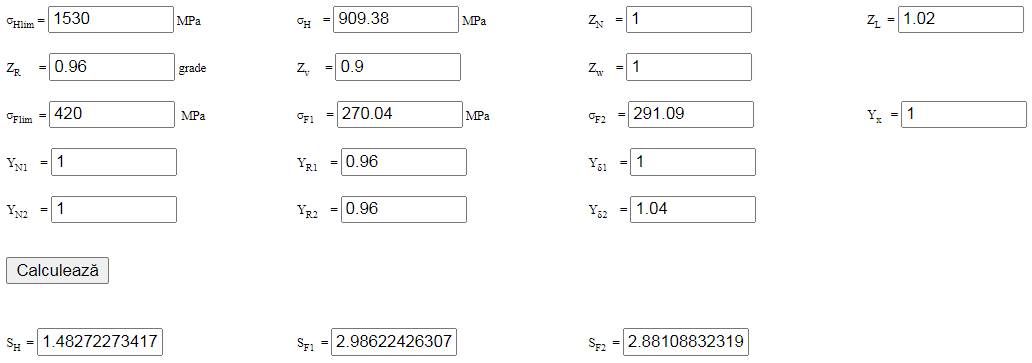

Factorii (coeficienţii) de siguranţă efectivi la solicitările de contact şi de încovoiere

Verificare la solicitările de contact şi de încovoiere

Verificarea valorilor factorilor (coeficienţilor) de siguranţă

S_H ≥ S_Hmin: 1,48 > 1,2 (se verifică la solicitarea de contact); S_F = min(S_F1, S_F2) ≥ S_Fmin: 2,88 > 1,5 (se verifică la solicitarea de încovoiere)

Concluzie

Deoarece, cel puţin una dintre cele două inegalităţi (ex. cea corespunzătoare solicitării de contact) este respectată cu abatere redusă, nu se impune etapa de dimensionare
