Mogan Gh.L., Butilă E.V., Buzdugan D.I. Proiectarea reductoarelor cilindrice. Universitatea Transilvania din Brașov

Ex.4.3 Alegerea rulmenţilor şi montajelor

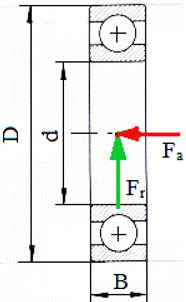

Date despre rulmenţi

Arborele	Tipul rulmentului	Simbol	Dimensiuni [mm]					Capacitatea dinamică, C [N]
			d	D	B	T	a
De intrare	Radial cu bile	6212	60	110	22	-	-	52000
De ieşire	Radial cu bile	6213	65	120	23	-	-	60000

Obs.

- diametrele tronsoanelor pe care se montează rulmenţii: d_R1 = 60 mm, d_R2 = 65 mm;

- pentru arborele de ieşire se adoptă diametrul tronsonului pe care se montează roata cilindrică,

= d_R2 + 10 mm = 75 mm.

Montaje cu rulmenţi

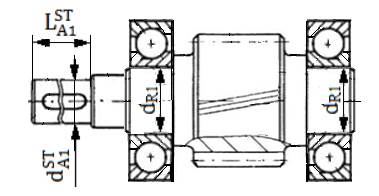

Arbore de intrare

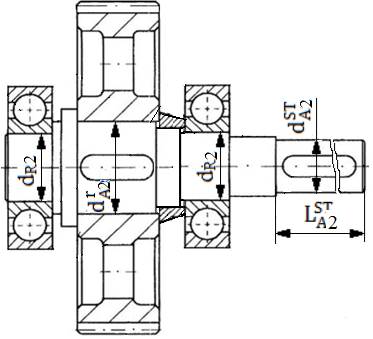

Arbore de ieşire
