Date de intrare
|
|
Simbol
teoretic
|
Semnificaţia
|
|
|
αn
|
Unghiul de presiune (angrenare) normal [o]
|
|
|
Coeficientul înălţimii capului dintelui
|
|
|
Coeficientul
jocului la piciorul dintelui
|
|
|
Coeficientul
razei de racordare
|
|
z1
|
Numărul
de dinţi ai pinionului
|
|
z2
|
Numărul
de dinţi ai roţii
|
|
mn
|
Modulul
normal [mm]
|
|
β
|
Unghiul
de înclinare a danturii [o]
|
|
aw
|
Distanţa dintre axe reală [mm]
|
|
xn1
|
Coeficientul
deplasării de profil a danturii pinionului
|
|
g
|
Grosimea
coroanei [mm]
|
|
rot1 - unghiul
de rotire a dinţilor pinionului pentru simulare [o]
|
Model CATIA

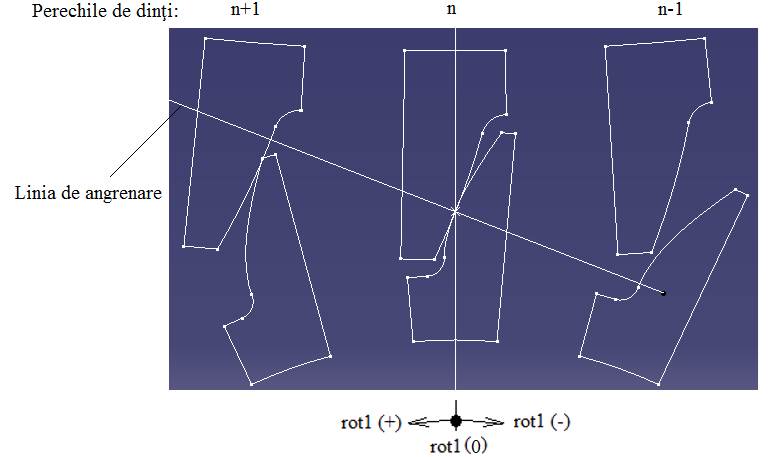

Simularea angrenării şi verificarea continuităţii

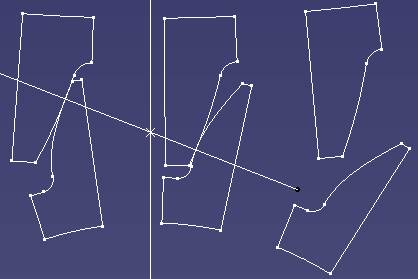

Poziţii curente ale perechilor de dinţi în angrenare
|
|
|
|
Angrenare bipară
|
Angrenare unipară
|

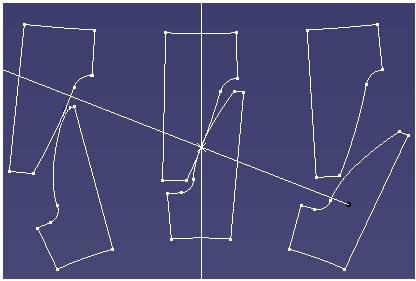

Poziţii limită ale perechilor de dinţi în angrenare
|
|
|
|

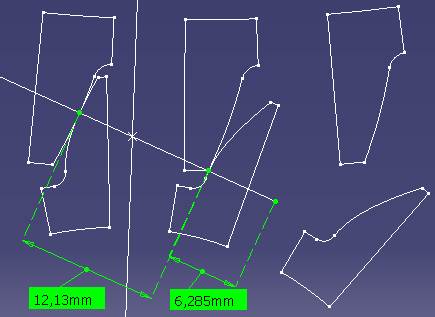

Intrarea în angrenare a perechii de dinţi n;
T1A =
6,285 mm, pb = 12,13 mm
|

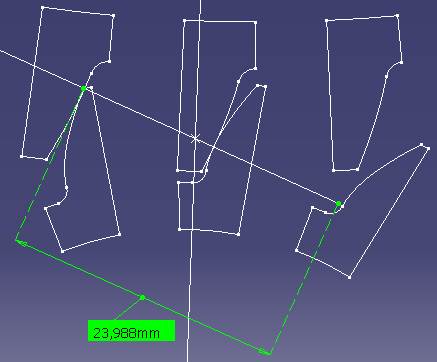

Ieşirea din angrenare a perechii de dinţi n+1;
T1B = 23,988 mm
|
|
|
|
|

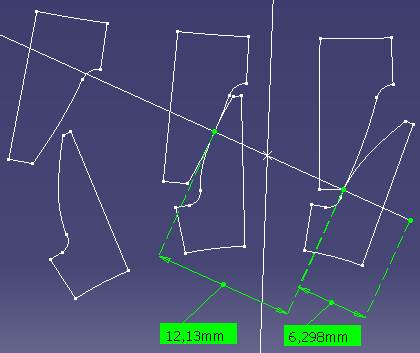

Intrarea în angrenare a perechii de dinţi n-1;
T1A = 6,298 mm, pb
= 12,13 mm
|

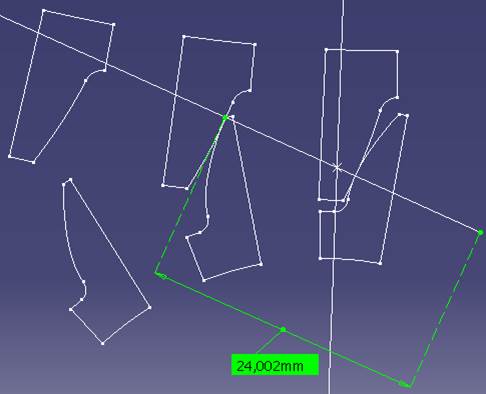

Ieşirea din angrenare a
perechii de dinţi n;
T1B = 24,002mm
|
Determinarea valorii
aproximative a gradului de acoperire frontal prin măsurare:
 =  =  =  = 1,459.
Valorile numerice au fost obţinute prin măsurare (repetitiv, de cel puţin două
ori) şi s-au considerat
mediile aritmetice ale valorilor măsurate.
Determinarea valorii
exacte a gradului de acoperire frontal
Din modelul CATIA rezultă,
Abaterea
valorii gradului de acoperire obţinut prin măsurare, = 1,459, în raport cu
gradul de acoperire calculat, εα = 1,437, Ab = + 1,53%
|
