Personalizare date de intrare
|
|
αn
|
Unghiul de presiune (angrenare) normal [o]
|
|
|
Coeficientul înălțimii capului dintelui
|
|
|
Coeficientul
jocului la piciorul dintelui
|
|
|
Coeficientul
razei de racordare
|
|
z1
|
Numărul
de dinți ai pinionului (modificat)
|
|
z2
|
Numărul
de dinți ai roții (modificat)
|
|
mn
|
Modulul
normal [mm]
|
|
β
|
Unghiul
de înclinare a danturii [o]
|
|
aw
|
Distanța dintre axe reală [mm]
|
|
xn1
|
Coeficientul
deplasării de profil a danturii pinionului (calculat)
|
|
g
|
Grosimea
coroanei [mm]
|

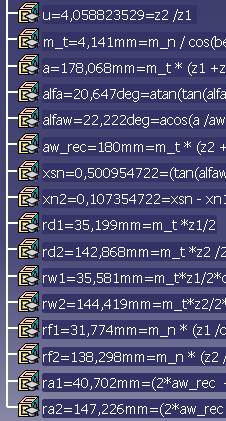

Verificarea modelului
|
|
Simbol teoretic
|
Semnificația
|
Verificare
|
|
|
u
|
Raportul de angrenare
|
u = urec2; 4,0588 ≈ 4,059
|
|
m
|
Modulul
frontal [mm]
|
m > mn; 4,141 > 4
|
|
a
|
Distanța
dintre axe de referință [mm]
|
a < aw ; 178,068 < 180
(angr. PLUS)
|
|
α
|
Unghiul
de presiune frontal [o]
|
α
< αw, 20,647 < 22,22 (angr. PLUS)
|
|
αw
|
Unghiul
de angrenare fronatl [o]
|
|
aw
|
Distanța
dintre axe reală [mm]
(verificare)
|
a <
aw, 178,068 < 180 (angr. PLUS)
|
|
xns
|
Suma
coeficeienților depasărilor
|
xns
> 0; 0,5 > 0 (ang. PLUS)
|
|
xn2
|
Coeficientul
deplasării roții
|
|
rd1
|
Raza cercului de divizare al
pinionului [mm]
|
rw1,2
> rd1,2 (ang. PLUS)
35,581 > 35,199; 144,419 >142,868
rd1+
rd2 = a; 35,199+142,868= 178,068
rw1+
rw2 = aw ; 35,581+144,419 = 180
|
|
rd2
|
Raza cercului de divizare al roții [mm]
|
|
rw1
|
Raza cercului de rostogolire al
pinionului[mm]
|
|
rw2
|
Raza cercului de rostogolire al
roții [mm]
|
|
rf1
|
Raza cercului de picior al
pinionului [mm]
|
rf1
< rw1; 31,774 < 35,581
|
|
rf2
|
Raza cercului de picior al roții [mm]
|
rf2
< rw2; 138, 298 < 144,419
|
|
ra1
|
Raza cercului de divizare al
pinionului [mm]
|
ra1
> rw1; 40,702 > 35,581
|
|
ra2
|
Raza cercului de divizare al roții [mm]
|
ra2
> rw2; 147,226 > 144,419
|
Modelul CATIA

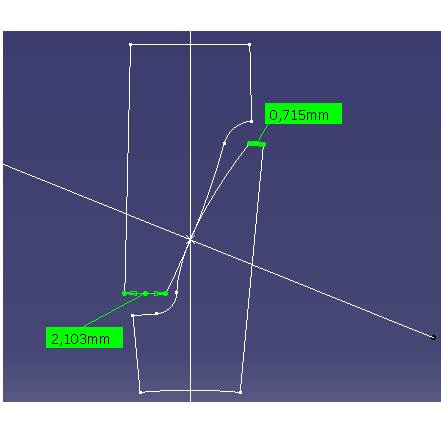

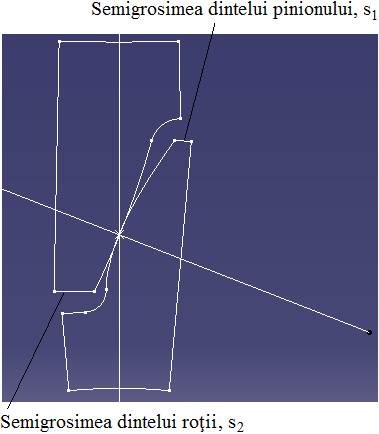

Verificarea ascuțirii dinților roților
Prin măsurare în
modelul CATIA, s1 = 0,715 mm și s2 = 2,103
mm.
s1,2 > (0, 3
0,45) mn/2 =
0,6 ...0,9 mm; 0,715 > 0,6 ...0,9 (se
verifică la limtă); 2,103 > 0,6 ...0,9 (se verifică)
|
