Date de intrare
|
Denumirea parametrului
|
Simbolul
|
Valoarea
|
Unitatea de măsură
|
|
Raportul de angrenare
|
u
|
3,941
|
-
|
|
Numărul de dinți al pinionului
|
z1
|
17
|
-
|
|
Momentul de torsiune al pinionului
|
T1
|
312071
|
Nmm
|
|
Turația pinionului cilindric
|
np
|
625
|
rot/min
|
|
Durata de funcționare impusă
|
Lh imp
|
8000
|
ore
|
|
Tensiunea limită la oboseala
de contact
|
σHlim
|
1530
|
MPa
|
|
Tensiunea limită la oboseala încovoiere
|
σFlim
|
420
|
MPa
|
|
Unghiul de înclinare a
danturii
|
β
|
15
|
o(grade)
|
Calculul modulului frontal
din solicitarea de contact
Factorii
din relația de calcul a modulului frontal din solicitarea de contact
|
Denumirea factorului
|
Simbolul
|
Valoarea
|
Unitatea de măsură
|
|
Factorul regimului de funcționare
|
KA
|
1,5
|
|
|
Factorul dinamic
|
Kv
|
1,15
|
|
|
Factorul de lățime
|
ψd
|
0,8
|
|
|
Factorul repartizării neuniforme a sarcinii pe lungimea dintelui
pentru solicitarea de contact
|
KHβ
|
1,6
|
|
|
Factorul repartizării neuniforme a sarcinii pe perechile de
dinți aflate în angrenare pentru solicitarea de contact
|
KHα
|
1,35
|
|
|
Factorul de elasticitate a materialelor roților
|
ZE
|
190
|
|
|
Factorul zonei de contact
|
ZH
|
2,457
|
|
|
Factorul gradului de acoperire
|
Zε
|
0,92
|
|
|
Coeficientul de siguranță la solicitarea de contact
|
SHmin
|
1,2
|
|
|
Factorul ciclurilor de solicitare la contact
|
ZN
|
1
|
|
|
Tensiunea admisibilă la solicitarea de contact
|
σHP
|
1275
|
MPa
|
|

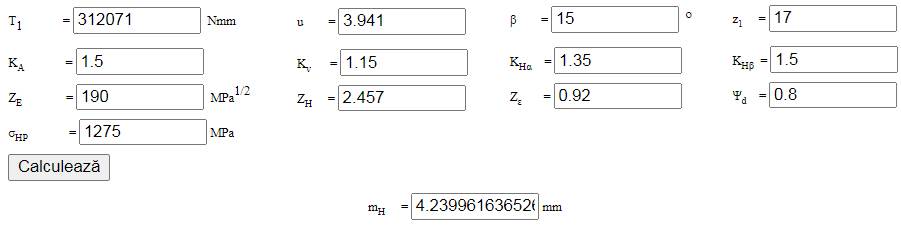

Valoarea modulului frontal din solicitarea de contact
|
|
|
Calculul
modulului frontal din solicitarea de încovoiere
Factorii
din relația de calcul a modulului frontal din solicitarea de încovoiere
|
Denumirea factorului
|
Simbolul
|
Valoarea
|
Unitatea de măsură
|
|
Factorul regimului de funcționare
|
KA
|
1,5
|
|
|
Factorul dinamic
|
Kv
|
1,15
|
|
|
Factorul de lățime
|
ψd
|
0,8
|
|
|
Factorul repartizării neuniforme a sarcinii pe lungimea dintelui
pentru solicitarea de contact
|
KFβ
|
1,45
|
|
|
Factorul repartizării neuniforme a sarcinii pe perechile de
dinți aflate în angrenare pentru solicitarea de contact
|
KFα
|
1,35
|
|
|
Factorul de corecție a tensiunii la baza dinților pinionului
conic
|
YSa1
|
1,5
|
|
|
Factorul de corecție a tensiunii la baza dinților roții conice
|
YSa2
|
1,8
|
|
|
Factorul de formă a dinților pinionului conic
|
YFa1
|
3,2
|
|
|
Factorul de formă a dinților roții conice
|
YFa2
|
2,6
|
|
|
Factorul gradului de acoperire
|
Yε
|
0,8
|
|
|
Factorul înclinării dinților
|
Yβ
|
0,9
|
|
|
Coeficientul de siguranță la solicitarea de încovoiere
|
SHmin
|
1,5
|
|
|
Factorii ciclurilor de solicitare la încovoiere
|
YN1,2
|
1
|
|
|
Tensiunea admisibilă la solicitarea de încovoiere pentru pinion
|
σFP1
|
560
|
MPa
|
|
Tensiunea admisibilă la solicitarea de încovoiere pentru roată
|
σFP2
|
560
|
MPa
|
|

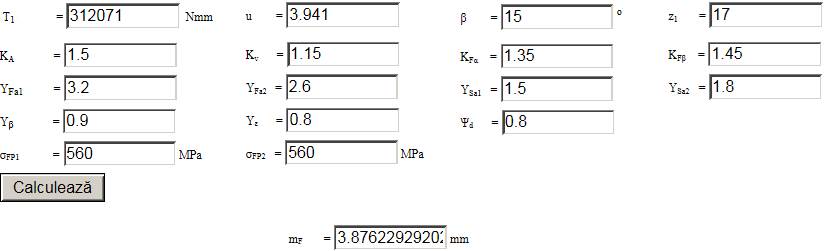

Valoarea modulului frontal din solicitarea de încovoiere
|
|
|
Modulul frontal calculat
mc
= max (mH,
mF) = max (4,24; 3,87) = 4,24 mm.
Obs. Solicitarea de contact este solicitarea
principală
|
