Mogan Gh.L., Butilă E.V., Buzdugan I.D. Proiectarea reductoarelor cilindrice. Universitatea Transilvania din Brașov

Anexa.6.3.6 Factorii de formă ai dintelui pentru solicitările de contact şi de încovoiere, Z_H şi, respectiv, Y_Fa1,2

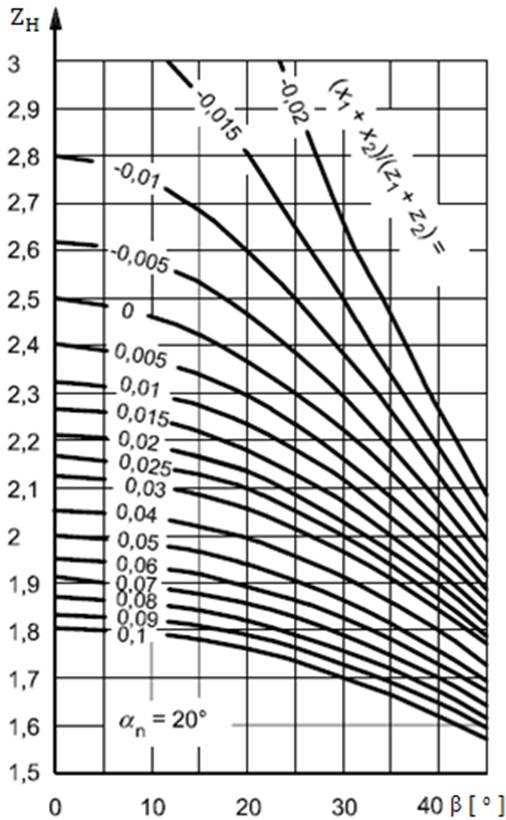

Se cunosc: tipul danturii, unghiul de înclinare a danturii, β (βm) [ ^o]; unghiul de presiune normal αn [ ^o], suma coeficienţilor deplasărilor danturii (xn = xn1+ xn2); numerele de dinţi ale roţilor reale şi virtuale: z1 şi z2, pentru dantură dreaptă; zn1 şi zn2, pentru dantură înclinată. Se determină (Calc.0): ZH din fig. a (pentru dantură dreaptă, β = 0); YFa din fig. b
a	b
