Se cunosc: tipul angrenajului, gradul de acoperire frontal,
εα; factorul gradului de acoperire pentru solicitarea
de contact, Zε
(determinat anterior); momentul de torsiune al pinionului, T1
[Nmm]; diametrul de rostogolire al pinionului, dw1 [mm]; lățimea danturii, b
[mm] (b = b2) ; treapta de precizie; modulul, m sau mn
[mm].
Se determină:
a. sarcina
specifică, Ft/b = 2T1/dw1/b (Calc.0);
b. abaterea pasului de bază, Apb
[μm], în funcție de treapta de precizie și modulul din tab. a;

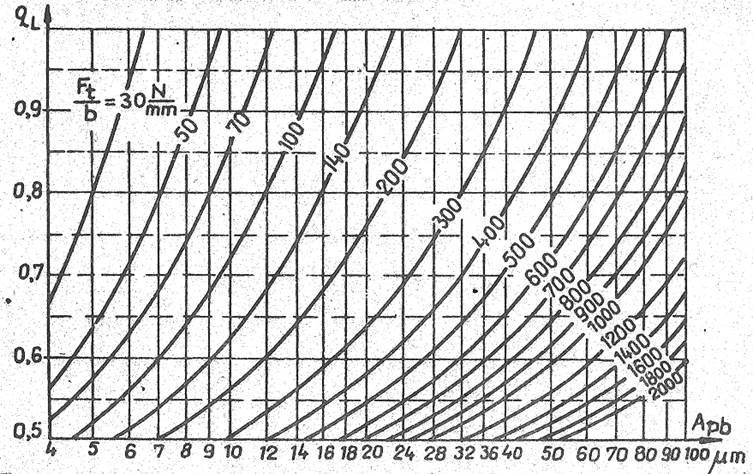

c. raportul forțelor normale pe perechile de dinți în
angrenarea unipară și bipară, qLdin fig. a;

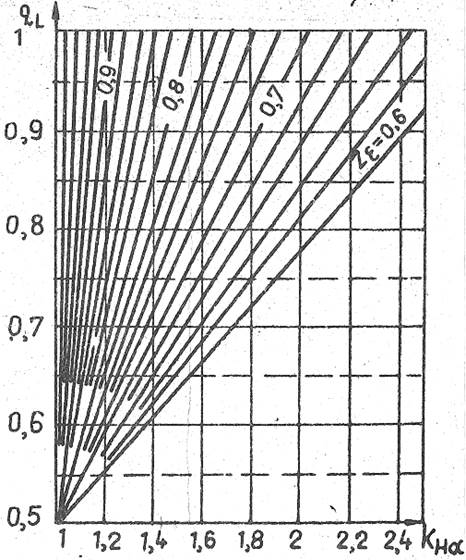

d. KHα din fig. b în funcție de qL și Zε;

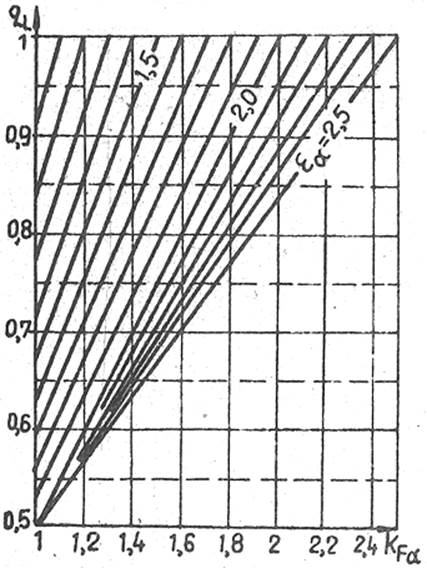

e. KFα din fig.
c în funcție de qL și εα
|
