Mogan Gh.L., Butilă E.V., Buzdugan I.D. Proiectarea reductoarelor cilindrice. Universitatea Transilvania din Brașov



Anexa.6.3.3 Factorii distribuției neuniforme a sarcinii pe lățime pentru solicitarea de contact și de încovoiere, KHβ și, respectiv, KFβ



Se cunosc: tipul angrenajului, treapta de precizie, duritatea flancurilor, poziția axială a pinionului (fig. a);  factorul de lățime,  ψd = b/d1 (b = b2), numărul de dinți ai pinionului z1.

Se determină:

  1. KHβ din  tab. a, ținând cont de fig. a,

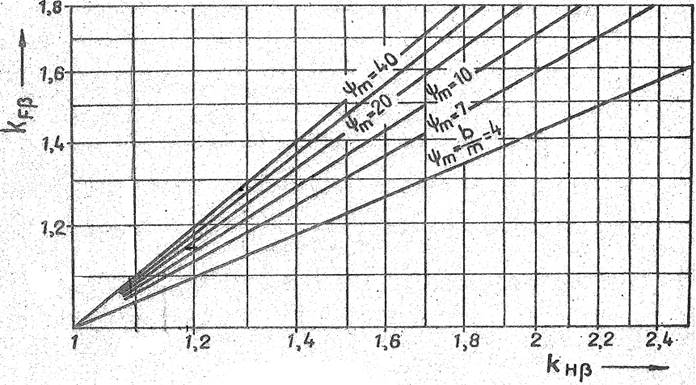

  2.  KFβ din fig. b, în funcție de KHβ și ψm = ψd.z1 (Calc.0)

Tab.  a

Duritatea flancurilor dinților

Treapta de precizie a angrenajului

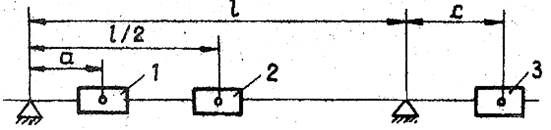

Poziția pinionului față de reazeme (fig. a)

KHβ

(Calc.0)

HB1 ≤ 350

5; 6



5…8



5…10



7…10



9; 10

2



1; 2



1; 2; 3



1; 3



3

1 + 0,1 ψd



1 + 0,15 ψd



1 + 0,25 ψd



1 + 0,35 ψd



1 + 0,5 ψd

HB1 > 350

5; 6



5…8



5…10



7…10



9; 10

2



1; 2



1; 2; 3



1; 3



3

1 + 0,2 ψd



1 + 0,3 ψd



1 + 0,5 ψd



1 + 0,7 ψd



1 + ψd

a



b
