Mogan Gh.L., Butilă E.V., Buzdugan I.D. Proiectarea reductoarelor cilindrice. Universitatea Transilvania din Brașov



Anexa.6.3.2 Factorul dinamic interior, kv



Se cunosc: viteza periferică, v [m/s]; numărul de dinți al pinionului, z1; treapta de precizie, gradul de acoperire suplimentar,  εβ (pentru dantură înclinată).

Se determină in functie de valoarea produsului v.z1/100 (Calc.0):

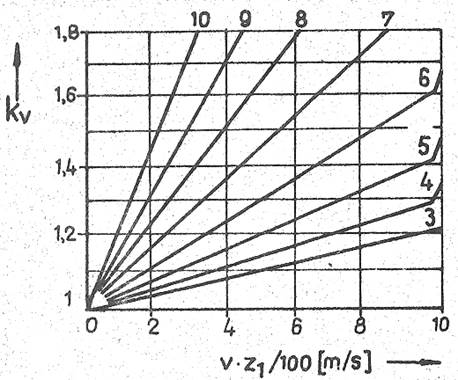

a.        pentru dantură dreaptă sau dantură înclinată cu εβ < 1, Kv din  fig. a,

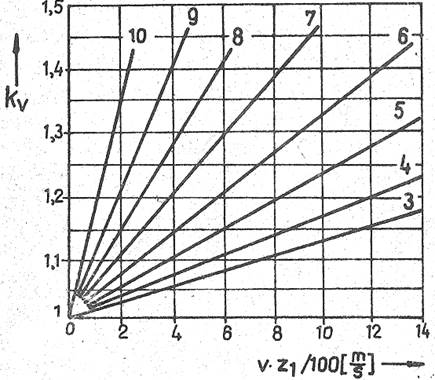

b.        pentru dantură înclinată cu εβ >1, Kv din fig. b.



                                                a



b
