Mogan Gh.L., Butilă E.V., Buzdugan I.D. Proiectarea reductoarelor cilindrice. Universitatea Transilvania din Brașov

Anexa.6.3.13 Factorii numerelor de cicluri de solicitare (duratei de funcționare) pentru solicitarea de contact şi de încovoiere, Z_N şi, respectiv, Y_N

Se cunosc: L_h, durata de funcţionare a angrenajului; n₁, turaţia pinionului; u, raportul de angrenare; tipul oţelului şi tratamentul termic.

Se determină:

a. Numerele de cicluri de solicitare ale pinionului şi roţii: N_L1 = 60 n₁ L_h , N_L2 = 60 n₁ L_h/u (Calc.0).

b. Numărul de cicluri de funcţionare de bază pentru solicitarea de contact/încovoiere, N_BH = 5.10⁷, pentru oţeluri de îmbunătățire, de cementare, sau călite superficial; N_BH = 2.10⁶, pentru oţeluri de îmbunătățire nitrurate (fig. a); N_BF = 3.10⁶, numărul de cicluri de funcţionare de bază pentru solicitarea de încovoiere (fig. b).

c. Pentru N_L1 N_BH, Z_N = 1; pentru N_L1 < N_BH, Z_N se alege din fig. a.

d. Pentru N_L1 N_BF, Y_N1 = 1; N_L2 N_BF, Y_N2 = 1; pentru N_L1 < N_BF sau N_L2 < N_BF, Y_N1,2 se alege din fig. b

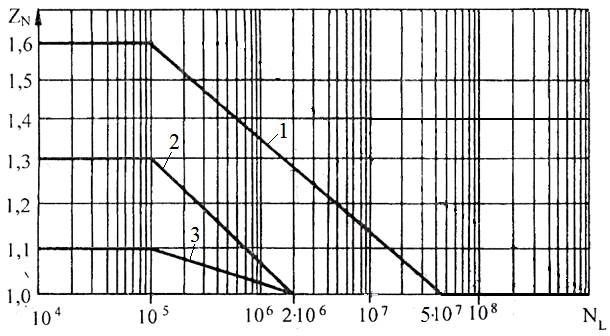

Semnificații: 1 – oțeluri de îmbunătățire, îmbunătățite sau călite superficial; de cementare, cementate;

2 – oțeluri de îmbunătățire, îmbunătățite și nitrurate în gaz (fără aluminiu);

3 – oțeluri de îmbunătățire sau de cementare nitrocarburate.

a

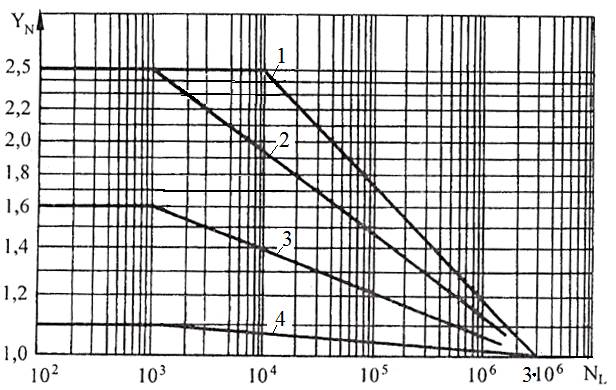

Semnificații: 1 – oțeluri de îmbunătățire, îmbunătățite;

2 – oțeluri de cementare, cementate sau oțeluri de îmbunătățire călite superficial;

3 – oțeluri de îmbunătățire, îmbunătățite și nitrurate în gaz;

4 – oțeluri de îmbunătățire sau de cementare, îmbunătățite și nitrocarburate.

b
