Mogan Gh.L., Butilă E.V., Buzdugan I.D. Proiectarea reductoarelor cilindrice. Universitatea Transilvania din Brașov



Anexa.6.3.12 Factorii concentratorului de tensiune de la baza dintelui pentru solicitarea de încovoiere, Ysa1,2; factorii de concentrare relativă a sarcinii, Yδ1,2



Se cunosc:  suma deplasărilor danturii (xsn = xn1 + xn2);  numerele de dinţi ai roţilor echivalente Zn1 şi Zn2; tipul materialului şi rezistenţa la curgere σ02 [MPa].

Se determină: Ysa1,2 din fig. a; Yδ1,2 din fig. b în funcţie de valorile factorului Ysa1,2

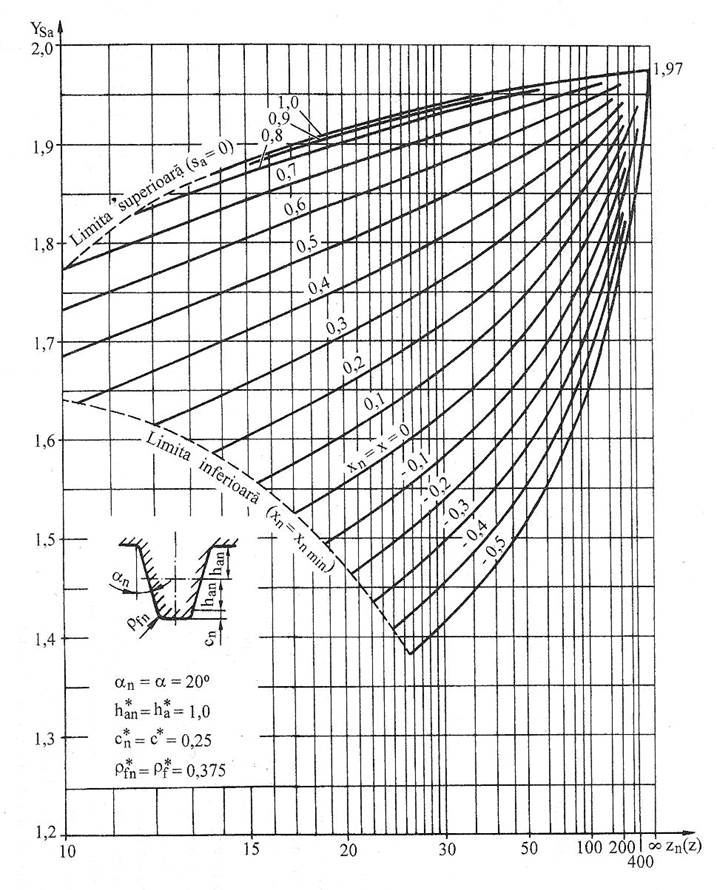

a

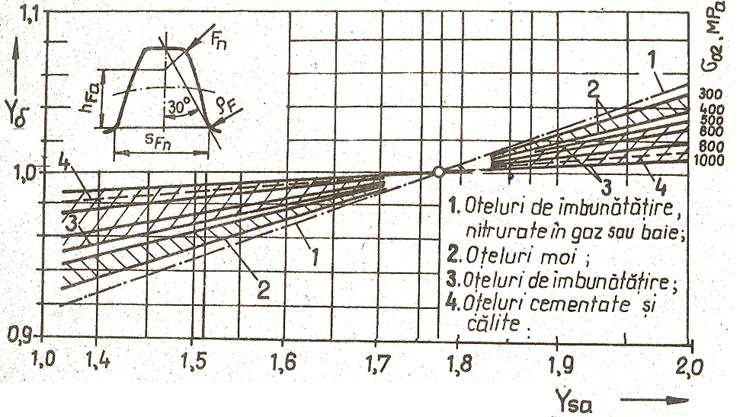

b
