Mogan Gh.L., Butilă E.V., Buzdugan I.D. Proiectarea reductoarelor cilindrice. Universitatea Transilvania din Brașov

Anexa.6.3.10 Factorul rugozităţilor flancurilor active şi racordărilor dinţilor, Z_R şi, respectiv, Y_R1,2

Se cunosc: rugozităţile flancurilor active (care se indică pe desen), R_{a_f1,2} [μm]; rugozitatea racordărilor dinţilor (care se indică pe desen), R_{a_r1,2} [μm]; tensiunea limită la contact, σ_Hlim [MPa]; distanţa dintre axe, a_w [mm].

Se determină (Calc.0):

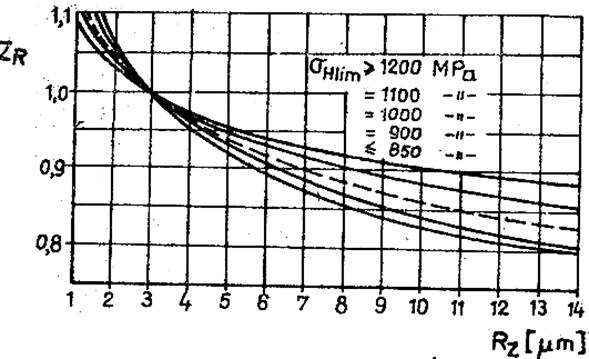

a. Rugozitatea relativă medie redusă a flancurilor active, ; Z_R din fig. a.

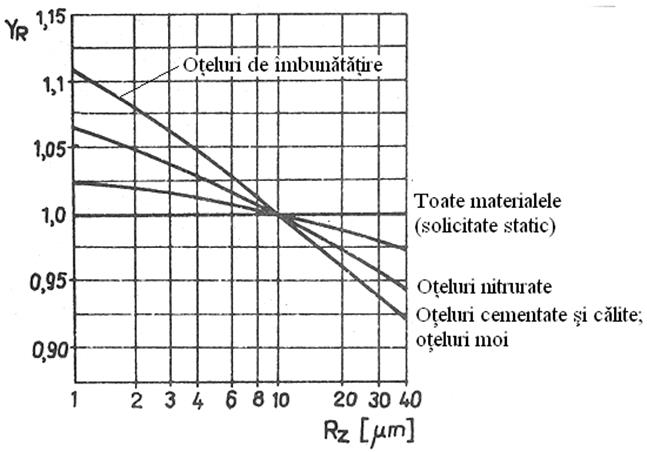

b. R_z1,2 5R_{a_r1,2}; Y_R1,2 din fig. b

a

b
