Anexa.11.2.1.3 Garnitură plată de etanşare

(din Cu sau AL, conform DIN 7603 A)

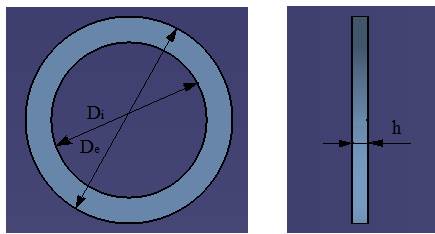

Formă şi dimensiuni

Valori dimensiuni

Di [mm]	De [mm]	h [mm]	Di	De	h
13	19	1; 1,5; 2	24	28	1; 1,5; 2
14	18	1; 1,5; 2	24	30	0,5; 1; 1,5; 2
14	20	1; 1,5; 2	26	30	1; 1,5; 2
16	20	1; 1,5; 2	26	32	1; 1,5; 2
16	22	1; 1,5; 2	27	32	1; 1,5; 2
17	21	1; 1,5; 2	28	32	1; 1,5; 2
18	22	1; 1,5; 2	28	34	1; 1,5; 2
18	24	1; 1,5; 2	30	34	1; 1,5; 2
20	24	0,5; 1; 1,5; 2	30	36	1,5; 2
20	26	1; 1,5; 2	30	38	1,5; 2
21	27	1,5; 2	32	36	1,5; 2
22	26	1; 1,5; 2	32	38	1,5; 2
22	27	1; 1,5; 2	33	39	1,5; 2
22	28	1; 1,5; 2	34	38	1,5; 2
22	29	1,5; 2	34	40	1,5; 2
