Definire
Reductorul de turație este un sistem mecanic demontabil, cu mișcări relative între elementele componente care are ca parametri
de intrare: puterea (momentul de torsiune) și turația (viteza unghiulară) arborelui de intrare, și ca parametri
de ieșire: puterea (momentul de
torsiune) și turația (viteza unghiulară) arborelui de ieșire.
Funcții
Pe lângă funcția
principală de transmitere a momentului de torsiune și
mișcării de rotație prin
angrenajele cu roti dințate cilindrice, conice și melcate se urmărește și îndeplinirea următoarelor funcții
auxiliare: respectarea prevederilor de interschimbabilitate
cerute de standardele din domeniu; respectarea condițiilor
de protecție a omului și
mediului.
Clasificarea reductoarelor de
turație de uz general
|
Criteriul
|
Tipul
|
Schema
|
|
Numărul angrenajelor înseriate
|
Cu o treaptă
|
Fig. a, b, c, d, u; fig. a, c ,f
|
|
Cu două trepte
|
Fig. e
p; fig. b, d, e
|
|
Cu trei trepte
|
Fig. r, s
|
|
Tipul angrenajelor componente
|
Cilindrice
|
Fig. a, b, e
l, r, t; fig. a, d, e, f
|
|
Conice
|
Fig. c, m, s, u; fig. b
|
|
Melcate
|
Fig. d, o, p; fig. c
|
|
Conico-cilindrice
|
Fig. m, n, s; fig. b
|
|
Cilindo-melcate
|
Fig. p
|
|
Melcato-cilindrice
|
Fig. o
|
|
Poziția planului care conține axele arborilor
|
Orizontal
|
Fig. a, e, f, g, h; fig. a, b, d, e
|
|
Vertical
|
Fig. b, c, i, j, k , l
|
|
Pozițile axelor
de intrare/ieșire
|
Coaxial (arborele de intrare și
de ieșire au aceeași
axă)
|
Fig. f, j, e; fig. e
|
|
Cu intrare orizontală (arborele de intrare are axa în
plan orizontal)
|
Fig. a, b, c
m, o, p, r, s; fig. a, b, d, e, f
|
|
Cu intrare verticală (arborele de intrare are
axa în plan vertical)
|
Fig. n
|
|
Cu ieșire orizontală (arborele
de ieșire are axa în plan orizontal)
|
Fig. a
s; fig. a
f
|
|
Cu ieșire verticală (arborele
de ieșire are axa în plan vertical)
|
Fig. c
|
|
Poziția axelor roților în timpul funcționării
|
Cu axe fixe
|
Fig. a
s; fig. a
e
|
|
Cu axe mobile (planetare)
|
Fig. t, u; fig. f
|
|
Transmiterea momentului de torsiune prin fluxuri
paralele
|
Bifurcat în treapta I
- a
|
Fig. g, k
|
|
Bifurcat în treapta a
II - a
|
Fig. h, l
|
|
Existența motorului de antrenare
|
Reductor fără motor
|
Fig. a
e
|
|
Motoreductor
|
Fig. f
|
|
Tipul arborelui de ieșire
|
Cu un
cap
|
Fig. a
e
|
|
Cu două capete
|
Fig. v
|
|
Plin
|
Fig. b, d, e
|
|
Tubular
|
Fig. a, c
|
Scheme structurale
|
|
|
|
|
a
|
b
|
c
|
|
|
|
|
|
d
|
e
|
f
|
|
|
|
|
|
g
|
h
|
i
|
|
|
|
|
|
j
|
k
|
l
|
|
|
|
|
|
m
|
n
|
o
|
|
|
|
|
|
p
|
r
|
s
|
|
|
|
|
|
t
|
u
|
v
|
|

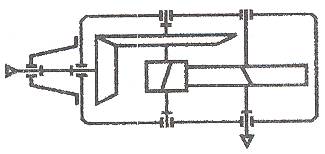

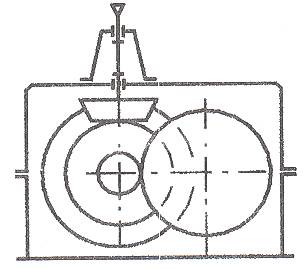

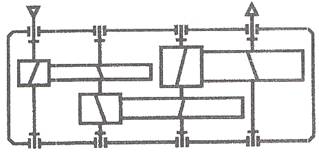

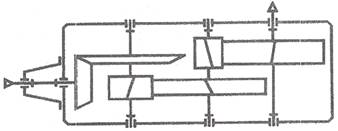

Reductoare
de turație cu roți dințate (scheme structural funcționale): a
cilindric orizontal; b cilindric vertical; c
conic vertical; d melcat cu intrare pe jos; e
cilindric cu două trepte orizontal; f cilindric cu
două trepte orizontal coaxial; g cilindric cu două
trepte orizontal bifurcat în treapta I - a; h
cilindric cu două trepte orizontal bifurcat în treapta a II - a; i
cilindric cu două trepte vertical c intrare pe sus; j
cilindric cu două trepte vertical coaxial cu intrare pe sus; k
cilindric cu două trepte vertical bifurcat în treapta I a cu intrare pe
sus; l cilindric cu două trepte vertical bifurcat
în treapta a II a cu intrare pe sus; m conico-cilindric (cu două trepte) orizontal; n
conico-cilindric (cu două trepte) orizontal cu intrare
verticală; o conico-melcat
(cu două trepte); p melcato-cilindric
(cu două trepte); r cilindric cu trei trepte
orizontal; s conico-cilindric
cu trei trepte orizontal; t cilindric
planetar; u conic diferențial;

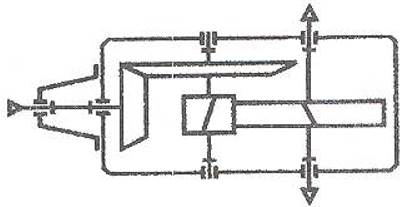

conico-cilindric cu arbore de ieșire
cu două capete
|
Exemple de produse de tip reductor de turație
|
|
|
|
|
a
|
b
|
c
|
|
|
|
|
|
d
|
e
|
f
|
|
|
|
|
|
g
|
|

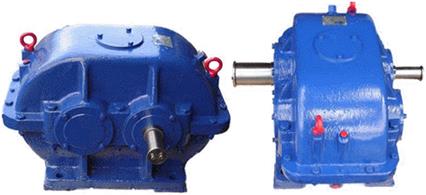

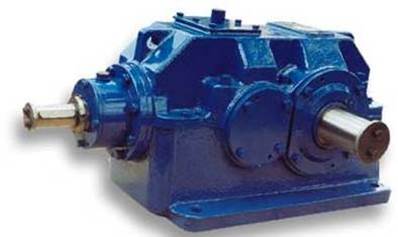

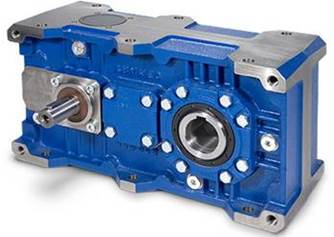

Reductoare de turație cu roți dințate (vederi generale): a
cilindric cu arborele ieșire tubular; b

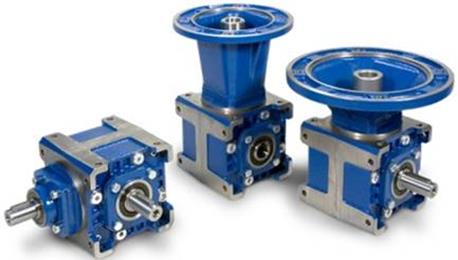

conic orizontal; c motoreductor melcat cu arborele ieșire tubular; d cilindric

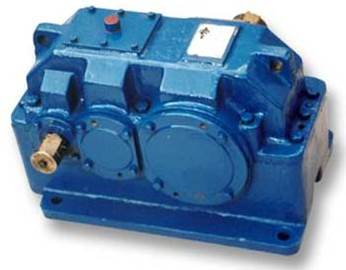

orizontal în două trepte; e cilindric coaxial orizontal

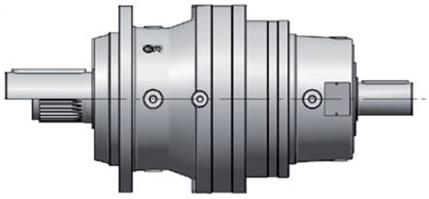

în două trepte; f cilindric planetar [http://www.reductoare-rossi.ro]; g

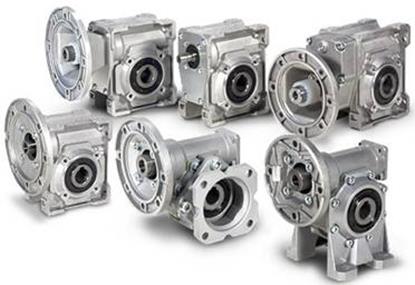

melcate
|
|
