Anexa.ST.03 Dimnensiuni filete metrice (extras din STAS 510-74)

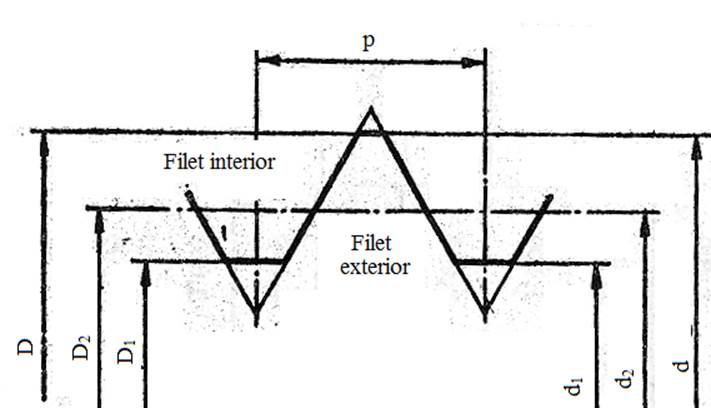

Schema și parametri principali ai filetului metric



Semnificații: d – diametrul exterior (nominal) al filetului (șurubului sau piuliței), D - diametrul exterior al filetului piuliței  (D = d), d1/D1 – diametrul interior al filetului șurubului/piuliței  (d1 = D1), d2/D2 -  diametrul mediu al filetului șurubului/piuliței (d2 = D2), p – pasul.

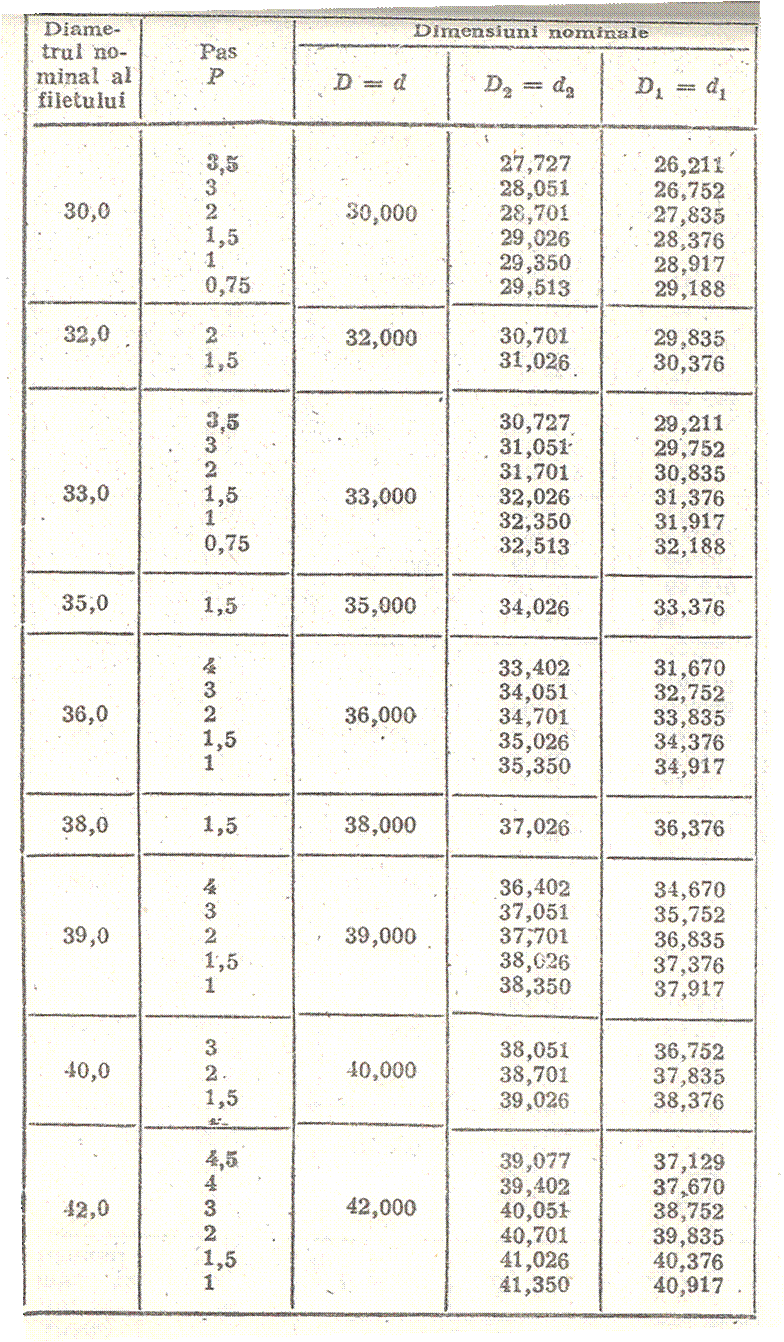

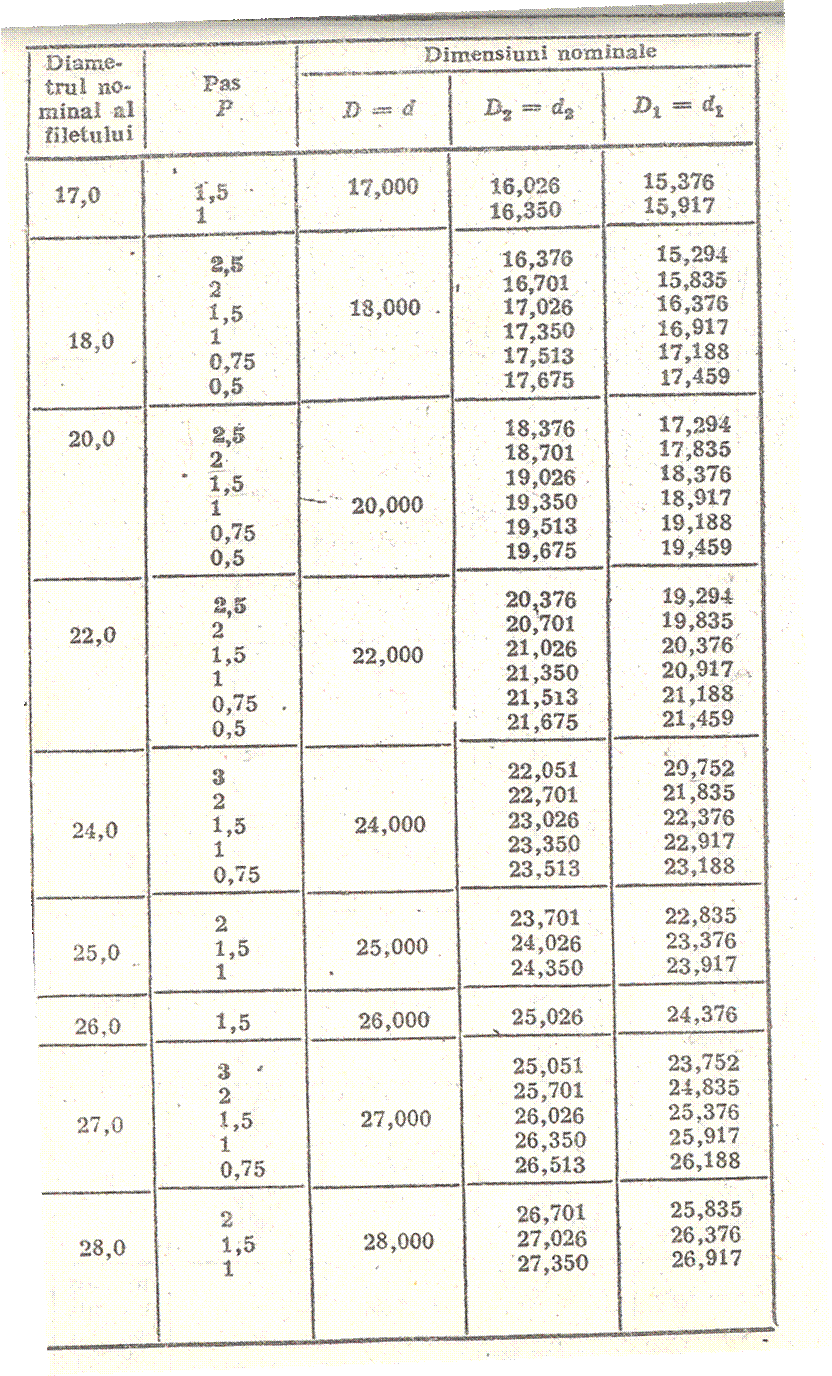

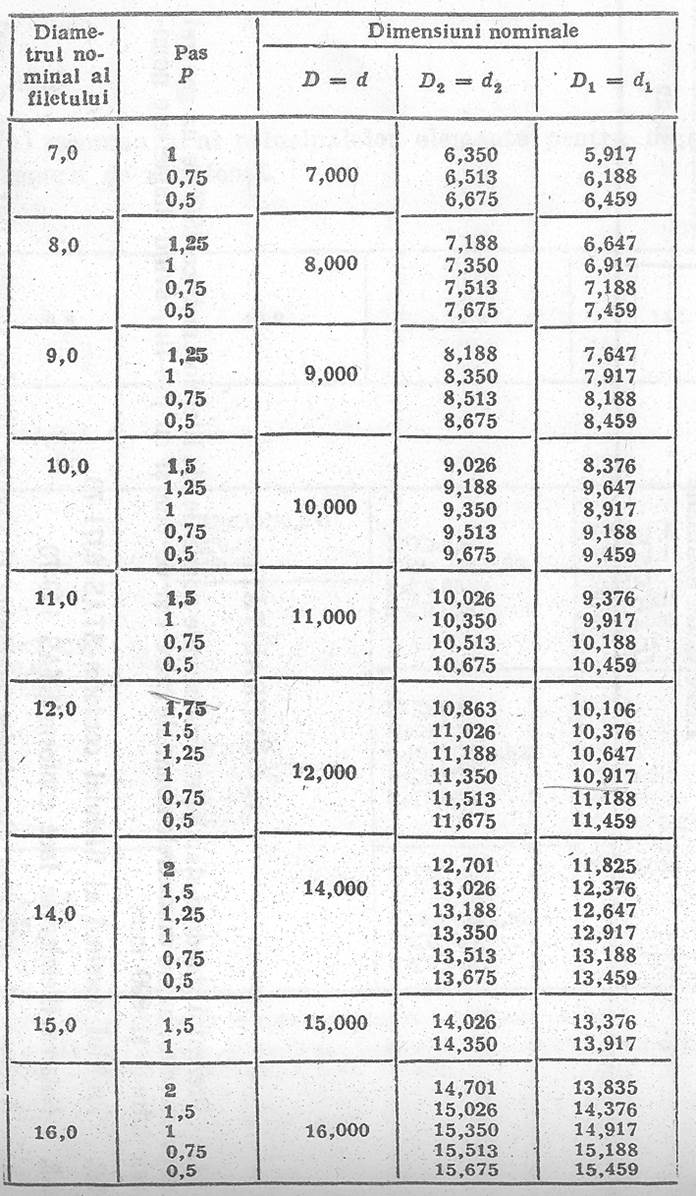

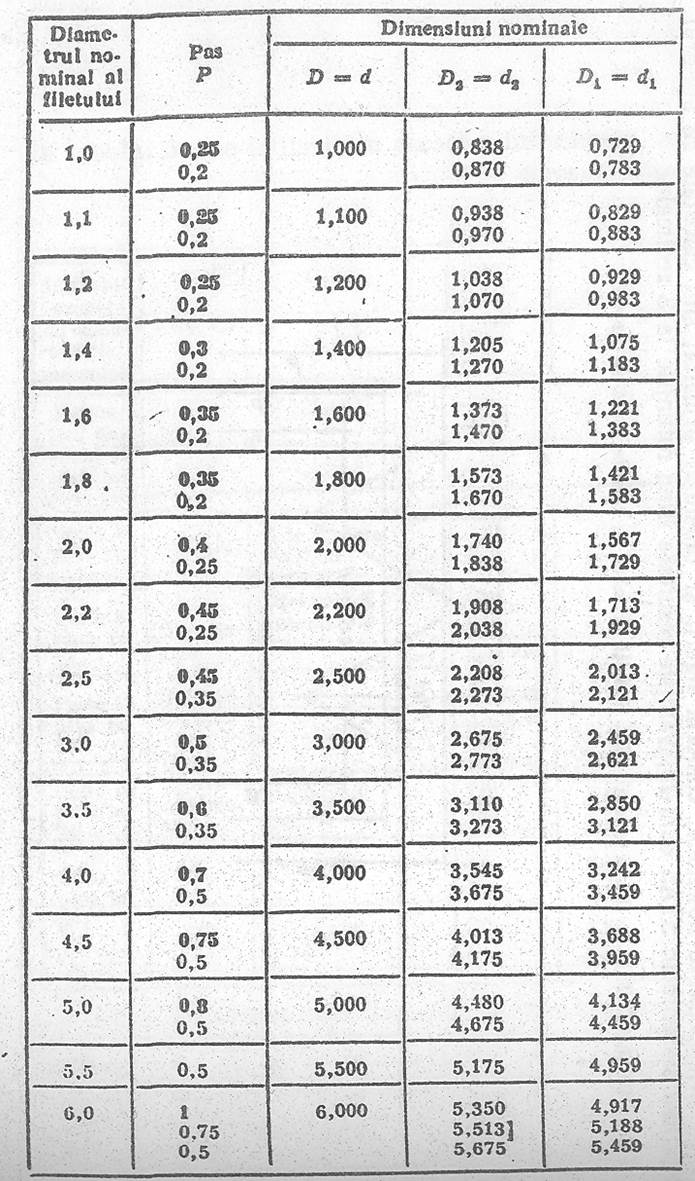

Valori parametri filete metrice

Obs. Valorile marcate cu bold corespund pasului normal
