Mogan Gh.L. Buzdugan I.D. Proiectarea dispozitivelor de remorcare auto. Universitatea Transilvania din Brașov

Subcap.2.2 Analiza statică

Definire

Analiza statică presupune determinarea forțelor/momentelor de acțiune/reacțiune dintre elementele/subansamblele DRA, fără luarea în considerare a sarcinilor dinamice. Această operație presupune cunoașterea dimensiunilor elementelor, ale căror valori se vor determina prin parcurgerea succesiv a etapelor Algoritmului principal de proiectare. Astfel, la această etapă se pot face doar scheme în care se vizualizează forțe/momente de interacțiune.

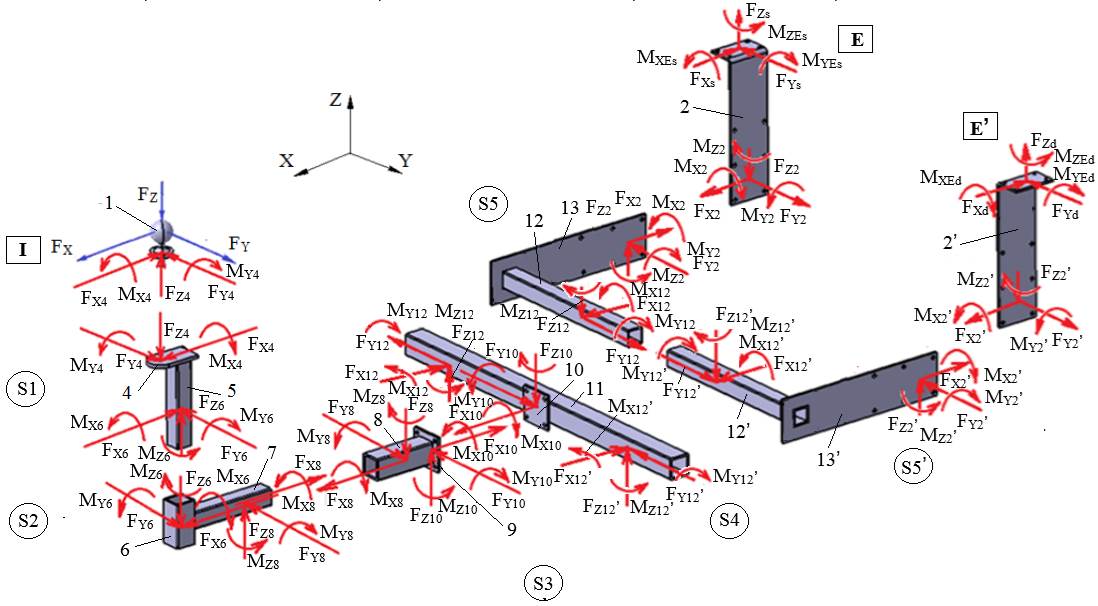

Schema forțelor/momentelor de interacțiune la nivel de subansamble și elemente de intrare/ieșire

Obs.

- La marcarea (cu roșu) a forțelor/momentelor din legături s-a ținut cont de principiul acțiuni-reacțiunii (forțele și momentele au aceleași valori și direcții iar sensurile opuse).

- Valorile forțelor de interacțiune se pot determina pornind de la intrare (I) spre ieșire (E) astfel:

F_X4 = F_X, F_Y4 = F_Y, F_Z4 = F_Z;

F_X6 = F_X, F_Y6 = F_Y, F_Z6 = F_Z;

F_X8 = F_X, F_Y8 = F_Y, F_Z8 = F_Z;

F_X10 = F_X, F_Y10 = F_Y, F_Z10 = F_Z;

F_X12 = F_X/2, F_Y12 = F_Y/2, F_Z12 = F_Z/2; F_X12’ = F_X/2, F_Y12’ = F_Y/2, F_Z12’ = F_Z/2;

F_X2 = F_X/2, F_Y2 = F_Y/2, F_Z2 = F_Z/2; F_X2’ = F_X/2, F_Y2’ = F_Y/2, F_Z2’ = F_Z/2;

F_Xs = F_X/2, F_Ys = F_Y/2, F_Zs = F_Z/2; F_Xd = F_X/2, F_Yd = F_Y/2, F_Zd = F_Z/2.

- Valorile momentelor se vor determina ca urmare a parcurgerii succesiv a etapelor din Algoritmului principal de proiectare
