Mogan Gh.L. Buzdugan I.D. Proiectarea dispozitivelor de remorcare auto. Universitatea Transilvania din Brașov

Ghid.ACAD.02 Elaborarea desenelor de execuție cu AUTOCAD

1. GENERALITĂȚI DESPRE ÎNTOCMIREA DESENELOR DE EXECȚIE (Anexa.9.0)

Definiţii

Desenul de execuţie este o reprezentare grafică (la scară) a unui element care conţine toate informaţiile (şi sub formă de text) necesare pentru execuţia, simbolizarea şi ambalarea unui element (piesă).

Desenul de subansamblu este o reprezentare grafică (la scară) a unui subansamblu care conţine toate informaţiile (şi sub formă de text) necesare pentru execuţia, simbolizarea elementelor componente precum şi  asamblarea (execuţia) şi ambalarea acestuia.

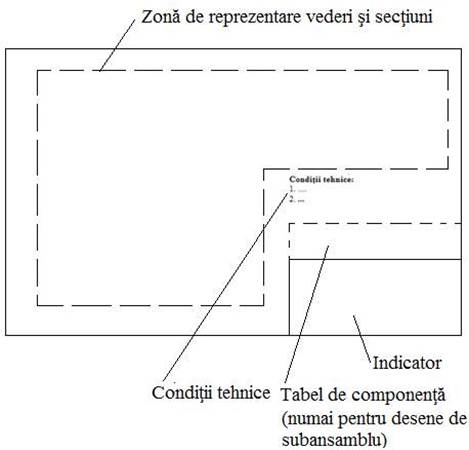

Structura desenenului de execuţie (subansamblu)

Cerinţe principale de evidenţiat în desenele de execuţie (subansamblu):

-   formele geometrice, funcţionale şi constructiv tehnologice prin intermediul unui număr minim de vederi şi secţiuni;

-   toate dimensiunile necesare execuţiei şi funcţionării;

-   evidenţierea calităţii suprafeţelor;

-   indicarea tratamentului termic şi caracteristicilor mecanice impuse;

-   modul de legare (îmbinare, asamblare)  a elementelor componente (numai pentru desenele de subansamblu);

-   tabelul de componenţă (numai pentru desenele de subansamblu) conţine informaţii despre piesele componente;

Formate standard uzuale:

A4 (210 x 297); A3 (297 x 420); A2 (420 x 594); A1 (594 x 841); A0 (841 x 1189);

Indicatorul conţine date pentru identificarea desenului.

În rubrica Condiţii tehnice se prezintă sub formă de text aspecte legate de execuţie care nu pot fi reprezentate grafic: clasa de precizie generală, cote care se referă la mai multe suprafeţe, tratamentul termic, modul de protecţie la exterior, marcare, ambalare etc.

2. RECOMANDĂRI GENERALE DE ÎNTOCMIRE A DESENELOR DE EXECUȚIE (SUBANSAMBLU)

-      desenul de execuţie sau de subansamblu, de obicei, se realizează la scara naturală 1:1; în cazul dimensiunilor reduse, întreg desenul sau numai anumite secţiuni parţiale, se poate face la scară mărită (2:1, 5:1, 10:1, 20:1); în cazul dimensiunilor mărite se pot face reprezentări la scări micşorate (1:2, 1:5, 1:10, 1:20); în cazul proiectului recomandă reprezentarea la scara 1:1.

-      desenul de execuţie sau de subansamblu conţin una sau mai multe vederi şi/sau secţiuni totale, parţiale sau în vederi;

-      înscrierea cotelor se face astfel încât să poată fi citite de jos în sus şi din dreapta proiecţiei  (sensul trigonometric) în raport cu baza formatului pe care este trasat indicatorul

-      nu este indicată cotarea elementelor acoperite reprezentate prin linie întreruptă

-      cotarea se va face în raport cu o suprafaţă de referinţă (bază de cotare) pentru a se putea controla permanent dimensiunile sau lanţurile de dimensiuni atât în timpul întocmirii desenului, cât şi în timpul procesului de fabricaţie;

-   pentru indicarea dimensiunilor se recomandă cotarea tehnologică care presupune înscrierea cotelor faţă de baze de referinţă alese ţinând cont de considerente tehnologice; pentru înscrierea pe desen a unor cote funcţionale – care condiţionează funcţionare şi/sau montajul – se poate folosi cotarea în lanţ, utilizându-se astfel cotarea mixtă.

-   rugozitatea se înscrie o singură pentru o suprafaţă pe proiecţia pe care sunt cotate elementele dimensionale ale suprafeţei respective, cu vârful simbolului orientat spre suprafaţa la care se referă; starea suprafeţelor de racordare nu se notează (suprafaţa racordării va avea rugozitatea suprafeţei adiacente cea mai netedă);

-    în cazul în care majoritatea suprafeţelor au aceeaşi rugozitate, aceasta se înscrie deasupra indicatorului;

-      tratamentul termic se indică sub formă de text în/sub rubrica Condiţii tehnice, când se referă la toată piesa şi/sau în câmpul desenului specificând adâncimea stratului tratat şi caracteristicile mecanice ale materialului;

- la suprafeţele funcţionale, pe lângă cotele de dimensiuni, se înscriu şi toleranţele (abaterile) dimensionale precum şi toleranţele de formă şi poziţie

3. PARTICULARITĂȚI DE ÎNTOCMIRE A DESENELOR DE EXECUȚIE CU AUTOCAD

Recomandare

Pentru a realiza documentaţia grafică se poate descărca pachetul AutoCAD de pe siteul students.autodesk.com/ în urma generării  unui  cont de student. Versiunea pentru studenţi este gratuită, şi se va personaliza prin marcarea mesajului "Student Version" pe desenele plotate (imprimate), fapt care  şi în cazul nostru corespunde cu scopul de utilizare a pachetului AutoCAD doar pentru instruire.

Etape de lucru

A. Pregătirea mediului AUTOCAD şi conceperea planului  de desenare

- se deschide un fişier nou (aplicaţie);

- din meniul, Tools à Options se configurează şi setează ecranul, adresele de salvare a fişierelor, datele despre imprimante, unităţi de măsură (mm), preferinţe, sistemele de coordonate etc.

- se selectează mediul de lucru, MODEL space;

- se analizează schiţa desenului de execuție şi se concepe o structură logică de layere pentru ca, pe de-o parte, să se poată dezvolta cu simplitate şi claritate  desenul respectând structura constructivă şi de montaj şi, pe de altă parte, ulterior, să se poată întocmi cu uşurinţă desenele de execuţie; în acest sens pentru desenul din cadrul proiectului OM nr.1 se recomandă generarea pentru fiecare element (piesă) a unui layer în care se va desena conturul acestora; în plus, se vor genera şi layere auxiliare (axe, cote, hașuri, poziţionare  etc.);

- se generează layerele prin activarea pictogramei   şi comenzile  Format a Layer;  se vor folosi aceleași denumiri ale elementelor folosite la calcul (denumiri care se vor păstra şi în tabelul de componenţă); deoarece desenul va fi folosit atelierul de fabricaţie în forma imprimat pe hârtie monocolor (negru/alb), pentru a mări lizibilitatea se recomandă să se folosească culoarea  negru/alb şi să se separe entităţile prin forme şi  grosimi de linii;

- se activează modul de lucru OSNAP prin apăsarea tastei F9 sau click pe butonul din bara inferioară ( ) şi se selectează funcţiile, necesare (de intersecţie, capete, mijloc, tangente, paralele etc.)

- în cazul în care se folosesc doar linii orizontale şi verticale, se activează modul ORTHO  prin apăsarea tasta F8 sau butonul din bara inferioară

B. Elaborarea desenelor de execuție

Această etapă se face după finalizarea desenului de ansamblu. Se vor elabora desene de execuție pentru toate elementele nestandardizate
