Mogan Gh.L. Buzdugan I.D. Proiectarea dispozitivelor de remorcare auto. Universitatea Transilvania din Brașov

Ghid.ACAD.01 Generarea desenului de ansamblu cu AUTOCAD

1. GENERALITĂȚI DESPRE ÎNTOCMIREA DESENELOR DE ANSAMBLU

Definiții

Desenul de ansamblu este o reprezentare grafică (la scară), pe un format cu dimensiuni standard, a unei mulţimi de elemente şi subansamble poziţionate relativ determinat, ţinând cont de cerinţe funcţionale şi constructive rezultate din specificaţii tehnice şi calcule de proiectare.

Desenul de ansamblu  este o reprezentare grafică (la scară) care pune în evidenţă componenţa, funcţionarea, formele, construcţia, precum şi posibilităţile tehnologice de execuţie  şi de montaj a elementelor şi subansamblelor componente,

Structura și cerințele desenelor de ansamblu

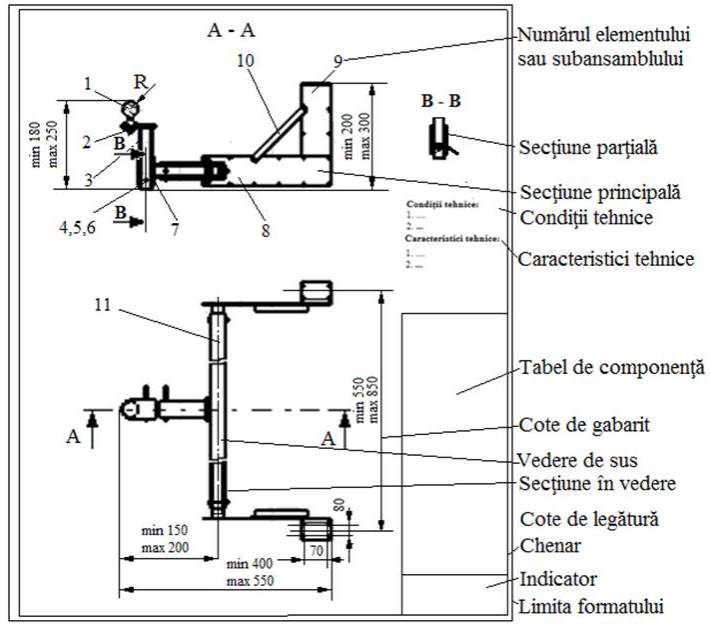

Structura generală

Aspecte principale de evidenţiat în desenele de ansamblu

În cadrul unui desen de ansamblu este necesar să se evidențieze următoarele:

-         formele şi poziţiile elementelor şi subansamblelor componente prin intermediul unui număr minim de vederi şi secţiuni;

-         modul de funcţionare;

-         modul de asamblare (montaj);

-         dimensiunile de montaj şi funcţionale;

-         modul de legare cu ansamblele şi/sau subansamblele învecinate.

Formate standard uzuale

A4 (210 x 297); A3 (297 x 420); A2 (420 x 594); A1 (594 x 841); A0 (841 x 1189);

Indicatorul conţine date pentru identificarea desenului; forma şi dimensiunile indicatorului sunt prezentate în Anexa.ST.00.

Tabelul de componenţă conţine înformaţii despre piesele şi subansamblele componente; forma şi dimensiunile indicatorului sunt prezentate în Anexa.ST.00.

Cotarea în desenul de ansamblu

Cotele de gabarit dau informaţii despre mărimile ansamblului (lăţime, lungime, înălţime) în poziţii extreme (minim sau maxim, închis sau deschis, sus sau jos);

Cotele de legătură indică dimensiunile elementelor în zona de asamblare cu elementele ansamblelor adiacente; pentru dispozitivul de remorcare se va indica raza sferei  cârligului de remorcare şi dimensiunile şi pozițiile găurilor de asamblare la şasiu;

Cotele de montaj indică dimensiuni de asamblare, uneori, şi rugozităţi, necesare la montaj

În rubrica Condiţii tehnice se prezintă sub formă de text aspecte legate de desenul de ansamblu care nu pot fi reprezentate grafic (de ex. modul de protective la exterior, marcare, ambalare)

În rubrica Caracteristici tehnice se prezintă valori numerice ce evidenţiază performanţele produselui (de ex. valori de forţe, lungimi, viteze, puteri etc.)

2. RECOMANDĂRI GENERALE DE REPREZENTARE ÎN DESENELE DE ANSAMBLU

Desenul de ansamblu, de obicei, se realizează la scara naturală 1:1; în cazul dimensiunilor reduse, întreg desenul sau numai anumite secţiuni parţiale, se poate face la scară mărită (2:1, 5:1, 10:1, 20:1); în cazul dimensiunilor mărite se pot face reprezenări la scări micşorate (1:2, 1:5, 1:10, 1:20); în cazul proiectului de OM nr. 1 se recomanda reprezentarea la scara 1:1.

Desenul de ansamblu conţine o vedere principală, una sau mai multe vederi şi/sau secţiuni totale, parţiale sau în vedrei; în cazul proiectului de OM nr. 1 se poate alege vederea de sus ca vedere principală poziţionată în partea din stânga jos a formatului (A1 sau A0), o secţiune principală prin planul de simetrie longitudinal vertical, secţiuni parţiale şi în vedere.

În cazul în care elementele şi subansamblele pot avea poziţii relative variabile, reprezentarea în desenul de ansamblu se va face în una din poziţiile extreme; pentru dispozitivul de remorcare (proiect OM nr. 1) se vor face reprezentările în poziţii ce implică dimensiuni maxime;

Pentru identificare fiecărui element sau subansamblu distinct i se asociază un număr de poziţie care corespunde numărului de ordine din tabelul de componenţă; numărul de poziţie al elementului sau subansamblului se marchează, o singură dată, în vederea sau secţiunea în care se identifică cel mai clar; numerele  de poziţie, de obicei, se marchează succesiv, în ordine crescătoare, invers trigonometric; numerele de poziţie sunt diferite de cele care apar în algoritmul de calcul (în desenul de ansamblu apar, în plus şi elementele de asamblare, auxiliare etc.), dar se vor păstra denumirile.

3. PARTICULARITĂȚI DE ÎNTOCMIRE A DESENULUI DE ANSAMBLU CU AUTOCAD

Recomandare

Pentru a realiza documentaţia grafică se poate descărca pachetul AutoCAD de pe siteul students.autodesk.com/ în urma generării  unui  cont de student. Versiunea pentru studenţi este gratuită, şi se va personaliza prin marcarea mesajului "Student Version" pe desenele plotate (imprimate), fapt care  şi în cazul nostru corespunde cu scopul de utilizare a pachetului AutoCAD doar pentru instruire.

Etape de lucru

A. Pregătirea mediului AUTOCAD şi conceperea planului  de desenare

- se deschide un fişier nou (aplicaţie);

- din meniul, Tools à Options se configurează şi setează ecranul, adresele de salvare a fişierelor, datele despre imprimante, unităţi de măsură (mm), preferinţe, sistemele de coordonate etc.

- se selectează mediul de lucru, MODEL space;

- se analizează schiţa desenului de ansamblu şi se concepe o structură logică de layere pentru ca, pe de-o parte, să se poată dezvolta cu simplitate şi claritate  desenul respectând structura constructivă şi de montaj şi, pe de altă parte, ulterior, să se poată întocmi cu uşurinţă desenele de execuţie; în acest sens pentru desenul din cadrul proiectului se recomandă generarea pentru fiecare element (piesă) a unui layer în care se va desena conturul acestora; în plus, se vor genera şi layere auxiliare (axe, cote, hașuri, poziţionare  etc.);

- se generează layerele prin activarea pictogramei   şi comenzile  Format a Layer;  se vor folosi aceleași denumiri ale elementelor folosite la calcul (denumiri care se vor păstra şi în tabelul de componenţă); deoarece desenul va fi folosit atelierul de fabricaţie în forma imprimat pe hârtie monocolor (negru/alb), pentru a mări lizibilitatea se recomandă să se folosească culoarea  negru/alb şi să se separe entităţile prin forme şi  grosimi de linii;

- se activează modul de lucru OSNAP prin apăsarea tastei F9 sau click pe butonul din bara inferioară ( ) şi se selectează funcţiile, necesare (de intersecţie, capete, mijloc, tangente, paralele etc.)

- în cazul în care se folosesc doar linii orizontale şi verticale, se activează modul ORTHO  prin apăsarea tasta F8 sau butonul din bara inferioară.

B. Desenarea elementelor în desenul de ansamblu în corelaţie cu evoluţia calculelor conform algoritmului de proiectare

Pentru întocmirea desenului de ansamblu al Dispozitivului de Remorcare Auto se propune  să se înceapă cu reprezentarea  în secţiunea A-A, unde se desenează lizibil elementele în ordinea parcurgerii etapelor de calcul. Această succesiune se evidențiază în documente separate de tip Ex.ACAD.3.8, Ex.ACAD.4.9 ... Ex.ACAD.8.7 accesibile din documentul Algoritm principal de proiectare a Dispozitivelor de Remorcare Auto (DRA)
