Mogan Gh.L. Buzdugan I.D. Proiectarea dispozitivelor
de remorcare auto. Universitatea Transilvania
din Brașov |
||||||||||
Ex.8.2 Proiectarea legăturilor 13-2, 13-2 (asamblări cu
șuruburi) |
||||||||||
Date de proiectare Forțele exterioare: FX = 1500 N, FY = 300 N, FZ = 700 N acționează la distanțele Lc = 70 mm, X1 = 80 mm, X2 = 220 mm, X3 = 150 mm, Y1 = 550 mm; Z1 = 180 mm; Z2 = 150 mm; se calculează forțele și momentele în centrul asamblării 13-2 (13-2): FXs = FXd = FX/2 = 750 N, FYs = FYd = FY/2 = 150 N, FZs = FZd = FZ/2 = 350 N; MX2s = FY (Lc+Z1)/2+ FZ Y1/2 = 230000 Nmm, MY2s = FX (Lc +Z1)/2 + FZ (X1 + X2 + X3)/2 = 345000 Nmm, MZ2s
= FX Y1/2
+ FY (X1 + X2 + X3)/2 =
480000 Nmm. Restricții dimensionale: lățimea elementului 2, b2 =
b13 = 120 mm; grosimea elementului 13, g13 = 15
mm; grosimea elementului 2, g2
= 10 mm. Restricții de funcționare: temperatura, T = (-30
40) oC;
mediu de lucru exterior cu umezeală avansată. Restricții
constructive: se vor folosi oțeluri pentru elemente
de asamblări filetate (șuruburi, piulițe). Materiale și tratamente termice Pentru șuruburi se adoptă grupa de materiale cu caracteristicile 6.8. Caracteristici ale materialului
Dimensionare Date de calcul - despre
încărcare: FXs =
750 N, FYs = 150 N, FZs= 350; MX2s = 230000 Nmm, MY2s = 345000 Nmm, MZ2s = 480000 Nmm;
-
despre dimensiuni: L = 90 mm; a = 15 mm; r1 = r2 = r3 = r4
= r = L -
despre
material: grupa
caracteristicilor materialului 6.8, σ02 = 480 MPa
tensiunea limită de curgere; c =
2
3 - coieficientul de siguranță; σat = σ02/c
= 480/(2
3) = (160
240)
MPa tensiunea admisibilă la tracțiune (se adoptă, σat
= 200 MPa; -
despre
parametri de frecare: ” = 0,2, coeficientul de frecare de alunecare dintre elementele 13, 2; ”1
= 0,2, coeficientul de frecare de alunecare din filet; ”2 = 0,2, coeficientul de
frecare de alunecare dintre piuliță și șaibă.
Determinarea șurubului cel mai încărcat Detererminarea
forțelor axiale din șuruburi corespunzător fiecărei sarcini -
forțele din șuruburi generate de forța FYs
care solicită asamblarea axial centric,
-

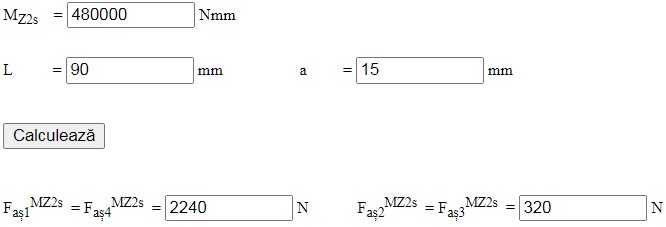

forțele din șuruburi generate de momentul MZ2s
care solicită asamblarea axial excentric; considerând, MZ2s = 480000
mm, L = 90 mm, a = 15 mm, rezultă,
-

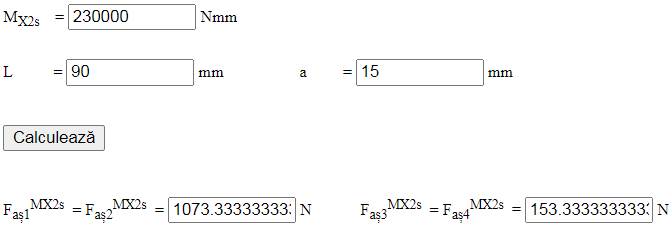

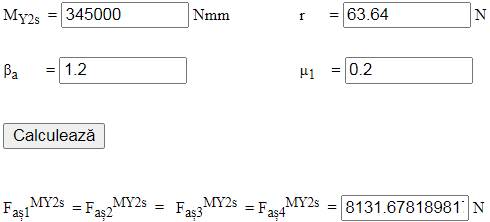

forțele din șuruburi generate de momentul MX2s
care solicită asamblarea axial excentric, considerând, MX2s = 230000 Nmm, L = 90 mm, a = 15 mm, rezultă,
-

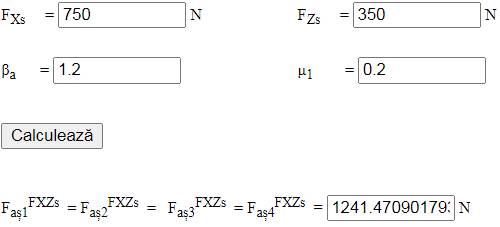

forțele din șuruburi generate de rezultanta
forțelor FXs și FZs, care solicită asamblarea transversal
centric, considerând, FXs =
750 N, FZs = 350
N, βa = 1,2, ”1 = 0,2, rezultă,
Determinarea
forțelor axiale totale din șuruburi Faș1 = Faș2 = Faș3 = Faș4 = Forța axială totală, Faș = max(Faș1, Faș2, Faș3, Faș4) = 12724,2 N, indică că șurubul 1 este cel mai solicitat și va fi dimensionat conform calculului de rezistență. Determinarea forței axiale de strângere Fst = max(
Dimensionare -

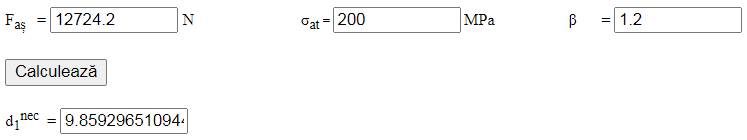

dimensionarea șurubului cel mai solicitat; din condițiă de rezistență la tracțiune,
considerând, Faș =
12724,2, β = 1,2, σat = 200 MPa rezultă, diametrul interior al
filetului necesar,

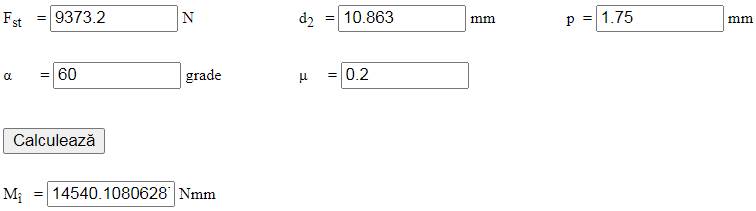

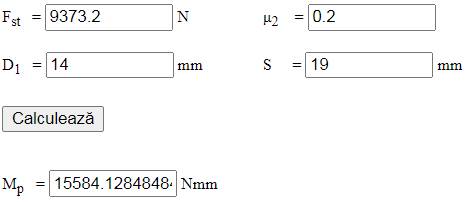

- adoptarea dimensiunilor: filet metric, M12, cu pasul p = 1,75 mm, diametrul nominal d = 12 mm, diametrul interior d1 = 10,106 mm, diametrul mediu d2 = 10,863 mm; diametrul găurii de trecere D1 = 14 mm. Momente de strângere a asamblării - momentul de înșurubare (frecare din filet), considerând Fst = 9373,2 N, d2 = 10,863 mm, p = 1,75 mm, ” = 0,2, α = 60o, rezultă Mî = 14540,1 Nmm. - momentul de frecare de pivotare dintre piuliță și șaibă, considerând Fst = 9373,2 N, D1 = 14 mm, S = 19 mm, ”2 = 0,2, rezultă, Mp = 15584,1 Nmm; - momentul de strângere a piuliței (acțiune la cheie), Mc = Mî + Mp
= 14540,1 + 15584,1
= 30124,2 Nmm.
. Verificări
-

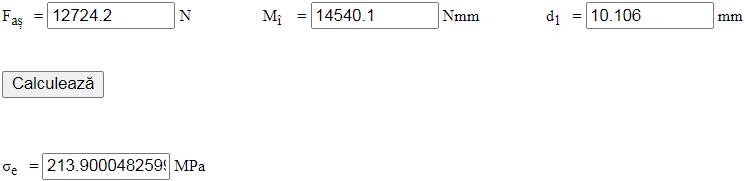

verificarea tijei filetate a șurubului la
solicitări compuse (tracțiune și torsiune) în momentul strângerii, considerând Faș = 12724,2 N, d1 = 10,106 mm, Mî = 14540,1 Nmm, rezultă σe = 213,9
MPa, și 213,9 MPa < (160 240) MPa (se verifică). -

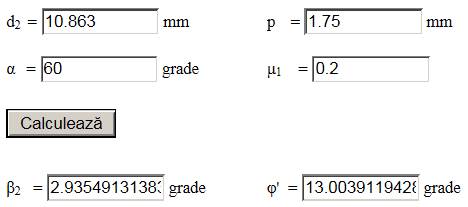

verificarea condiției de autofixare, considerând p =
1,75 mm, d2 = 10,863 mm, μ
= 0,2, α = 60o rezultă,
β2 = 2,93o,
φ = 13o, și 2,93o < 13o (se verifică). Proiectarea formei constructiv-tehnologică

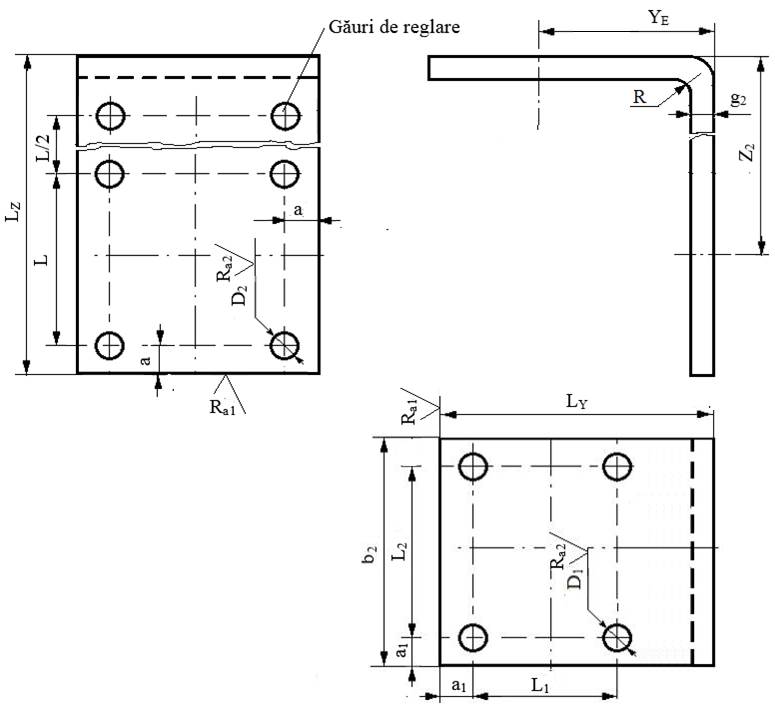

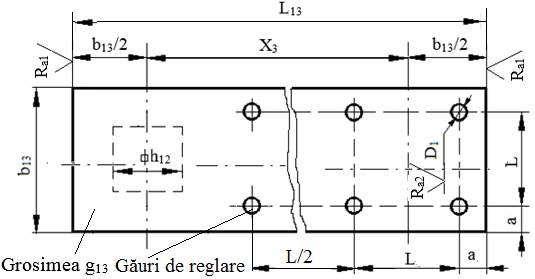

Desene constructiv-tehnologice
Adoptarea
dimensiunilor și a parametrilor constructiv-tehnologici
- dimensiuni: Z2 = 150 mm, YE = 60 mm, b2 = 120 mm; g2 = 10 mm; a = 15 mm, L = 90 mm, LZ = 255 mm, LY = 120 mm, D1 = 14 mm; dimensiunile a1, L1, L2, D2 se vor determina ca urmare a proiectării asamblărilor cu șurub asociate legăturii E; - numărul seturilor găurilor de reglare se va determina la reprezentarea în desenul de ansamblu; - operații tehnologice: frezare, îndoire, găurire; raza de racordare în zona de îndoire, R = 20 mm; - muchiile ascuțite se vor teși 1x45o; - calitatea (rugozitățile) suprafețelor prelucrate prin frezare sau găurire: Ra1 = 12,5 ”m; Ra2 = 6,3 ”m. Asamblarea cu Șurub 1
- șurub cu cap hexagonal: M12, d = 12 mm, S = 19 mm, D = 21,1 mm, k = 8 mm, lș = 40 mm, lf = 25 mm; - piuliță hexagonală: M12, S = 19 mm, m = 10 mm; - șaibă plată: d = 12 mm, d1 = 13 mm, d2= 24 mm, h = 2,5 mm; - șaibă Grower: MN 12, d =12 mm, d1 = 12,2 mm, d2 = 18,2 mm, g = 3mm. Asamblarea cu Șurub 2
- șurub cu cap hexagonal: Md, d, S, D, k, lș, lf; - piuliță hexagonală: Md, S, m; - șaibă plată: d, d1, d2, h; - șaibă Grower: MN d, d, d1, d2, g. |
