Mogan Gh.L. Buzdugan I.D. Proiectarea dispozitivelor de remorcare auto. Universitatea Transilvania din Brașov

Ex.7.3 Verificarea legăturilor 12-13, 12’-13’ (îmbinări sudate) cu MDESIGN

1. DATE DE INTRARE ȘI REZULTATE

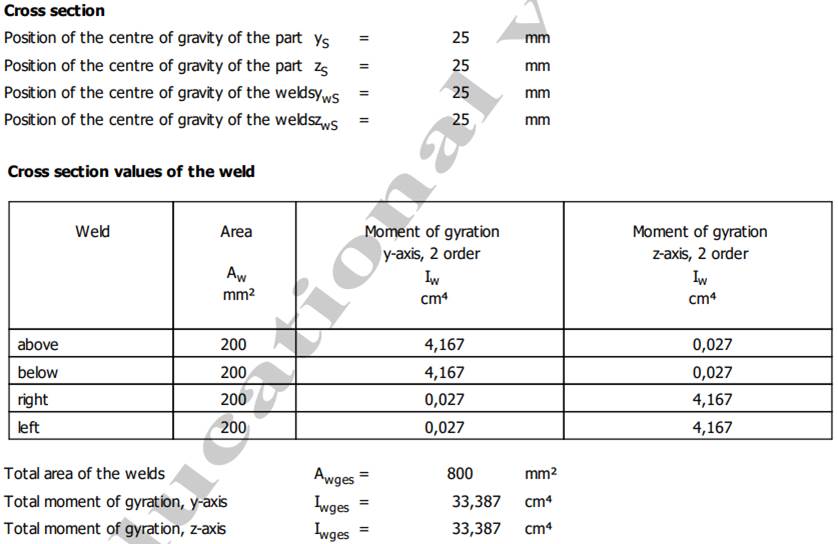

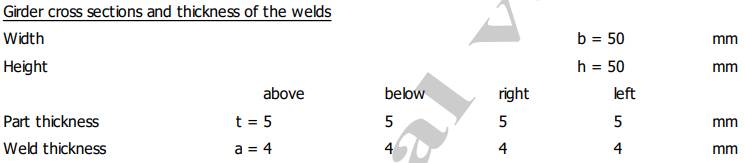

Date despre geometrie

Semnificații

- y_S, z_S - Position of the centre of gravity of the part (poziția centrului de greutate a profilului grinzii); y_wS, y_wS - Position of the centre of gravity of the welds (poziția centrului de greutate a profilului sudurii);

- A_w - Area (aria); I_w – Moment of gyration y-axis/z-axis 2 order (momentul de inerție geometric axial în raport cu axa y/z); weld (sudura); above (de sus); below (de jos); right (dreapta), left (stânga);

- A_wges – Total area of the welds (aria totală a sudurilor); I_wges – Total moment of gyration, y-axis/z-axis (momentul de inerție geometric axial total în raport cu axa y/z.

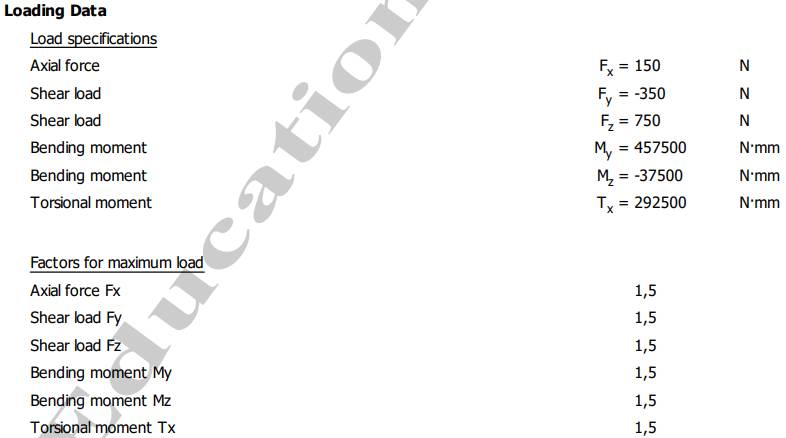

Date despre încărcări

Semnificații

- Load specifications (valorile încărcărilor în secțiune); F_x – axial force (forța axială); F_y/ F_y – Shear load (forța tăietoare); M_y/M_z – Bending moment (moment de încovoiere); T_x – Torsional moment (moment de torsiune);

- Factors for maxim load (factorii încărcărilor maxime).

- de torsiune); Maxim load (încărcări maxime).

Tensiunile din suduri

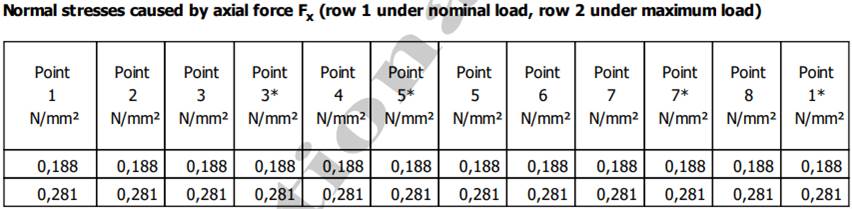

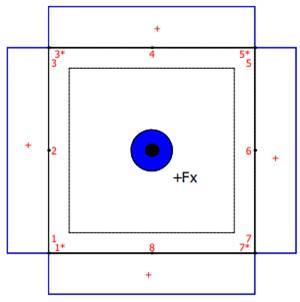

Tensiunile normale generate de forța axială F_x (valorile din linia 1 pentru forța nominală, valorile din linia 2 pentru forța maximă)

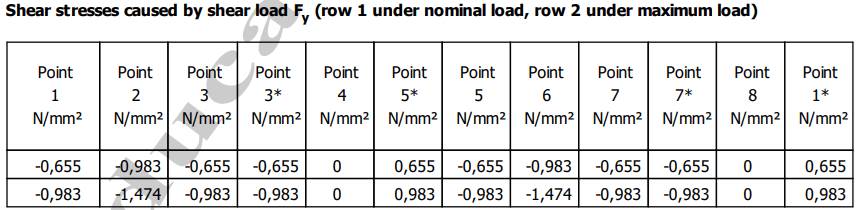

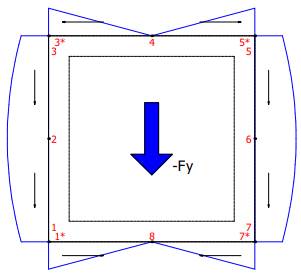

Tensiunile generate de forța tăietoare F_y (valorile din linia 1 pentru forța nominală, valorile din linia 2 pentru forța maximă)

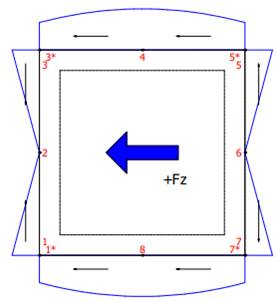

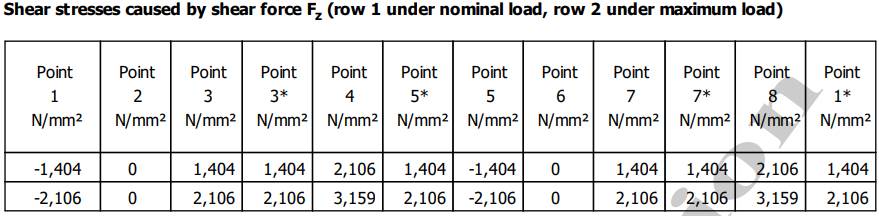

Tensiunile generate de forța tăietoare F_z (valorile din linia 1 pentru forța nominală, valorile din linia 2 pentru forța maximă)

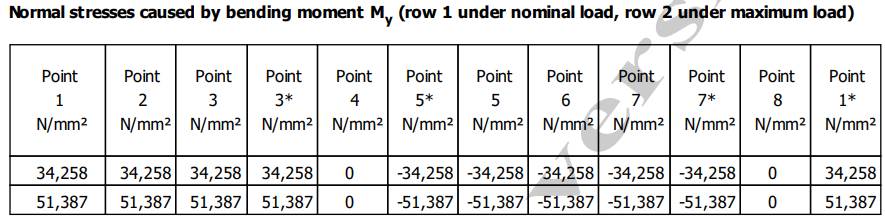

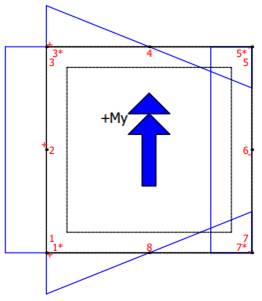

Tensiunile normale generate de momentul de încovoiere M_y (valorile din linia 1 pentru momentul nominal, valorile din linia a 2 a pentru momentul maxim)

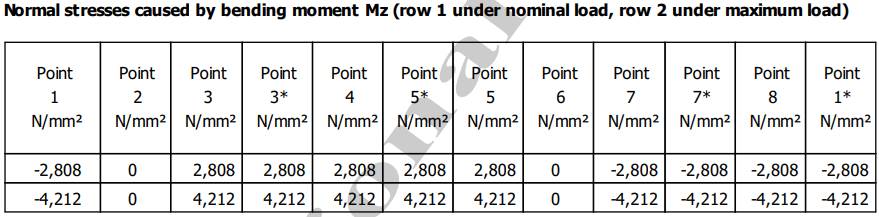

Tensiunile normale generate de momentul de încovoiere M_z (valorile din linia 1 pentru momentul nominal, valorile din linia a 2 a pentru momentul maxim)

Tensiunile tangențiale generate de momentul de încovoiere M_z (valorile din linia 1 pentru momentul nominal, valorile din linia a 2 a pentru momentul maxim)

Tensiuni rezultante

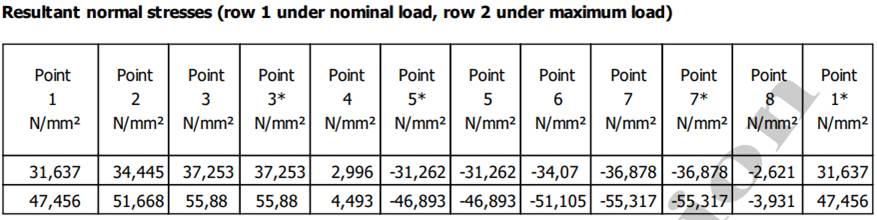

Tensiunile normale rezultante (valorile din linia 1 pentru încărcările nominale, valorile din linia a 2 a pentru încărcările maxime)

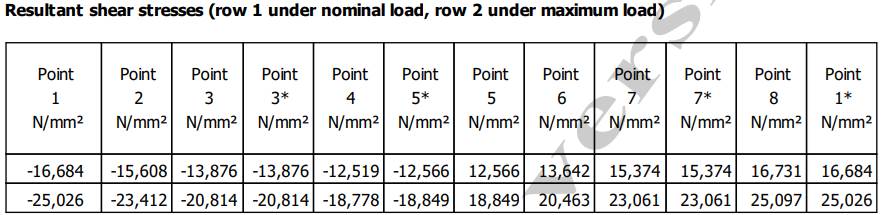

Tensiunile de tangențiale rezultante (valorile din linia 1 pentru încărcările nominale, valorile din linia a 2 a pentru încărcările maxime)

Tensiuni maxime în sudură

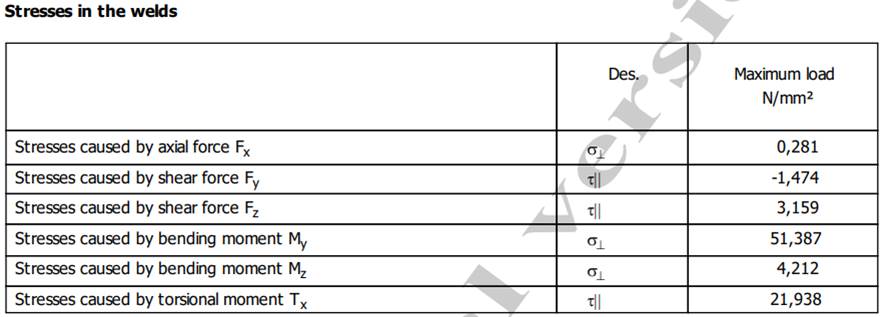

Tensiunile generate de fiecare tip de încărcare

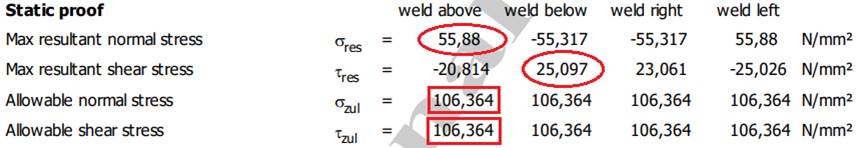

Tensiuni maxime și admisibile

Semnificații

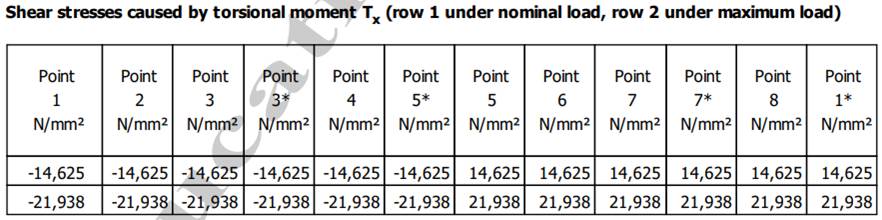

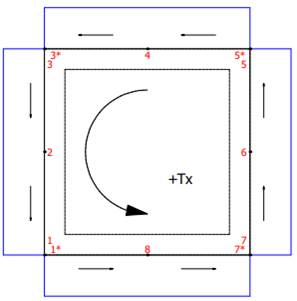

- Normal stresses caused by axial force (tensiunile normale cauzate de forța axială) F_x; Shear stresses caused by shear force (tensiunile tangențiale de forfecare cauzate de forța tăietoare) F_y; Shear stresses caused by shear force (tensiunile tangențiale de forfecare cauzate de forța tăietoare) F_z; Normal stresses caused by bending moment (tensiunile normale cauzate de momentul de încovoiere) M_y; Normal stresses caused by bending moment (tensiunile normale cauzate de momentul de încovoiere) M_z; Shear stresses caused by torsional moment (tensiunile tangențiale cauzate de momentul de torsiune) T_x;

- Resultant normal stresses (tensiuni normale rezultante maxime); Resultant shear stresses (tensiuni tangențiale rezultante maxime);

- σ_res – Max resultant normal stress (tensiunea normală rezultantă maximă); τ_res – Max resultant shear stress (tensiunea tangențială rezultantă maximă); σ_zul –Allowable normal stress (tensiunea normală admisibilă); τ_zul – Allowable shear stress (tensiunea tangențială admisibilă)

2. VERIFICĂRI

Verificarea rezistenței la solicitările cu tensiuni normale

σ_res ≤ σ_zul; 55,88 ≤ 106,364 MPa (se verifică).

Verificarea rezistenței la solicitările cu tensiuni tangențiale (de forfecare)

τ_res ≤ τ_zul; 25,097 ≤ 106,364 MPa (se verifică)
