Ex.6.7 Proiectarea legăturilor 11-12, 11-12’ (asamblări cu bolţ)

Date de proiectare

Forţele exterioare: F_Y = 300 N; F_Ys = F_Y/2 = 150 N.

Restricţii dimensionale: se  asamblează țeava pătrată 12, 12’ cu latura h₁₂ şi grosimea t₁₂ = 5 mm și țeava pătrată 11 cu dimensiunea h₁₁ = 60 mm şi grosimea t₁₁ = 5 mm.

Restricţii de funcţionare: temperatura, T = (-30…40) ^oC; mediu de lucru exterior cu umezeală avansată.

Restricţii constructive: asigurarea interschimbabilității dimensionale.

Materiale și tratamente termice

Pentru elementele 11, 12 şi 12’ s-a ales material sudabil, oţel S235, conform SR EN 10025-2 (STAS 500/2)

Bolţul se va executa din oţel pentru construcţii mecanice de ex. E295, E335, E360 (SR EN 10025/2005) sau chiar din oțel de îmbunătățire C35, C40, C45.

Pentru fiecare material se vor identifica: tensiunea la curgere ₀₂; tensiunea la rupere _r; tensiunea admisibilă la forfecare τ_af = 60MPa; tensiunea admisibilă de strivire oțel-oțel, σ_as = 70 MPa (se adoptă, valori mai mici pentru oţelurile moi).

Dimensionare şi verificare

Dimensionare

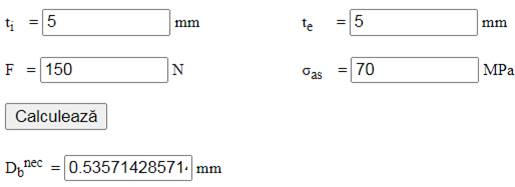

Din relaţia de dimensionare obţinută din condiţia de rezistenţa la strivire a asamblării țeavă-țeavă, considerând F = F_Ys = 150 N, grosimile t₇ = 5 mm și t₈ = 5 mm; σ_asț = 60 MPa, σ_asb = 70 MPa rezultă = 0,53 mm.

Se adoptă, din considerente tehnologice, D_b = 8 mm.

Verificare

Pentru verificarea la forfecare, considerând D_b = 8 mm

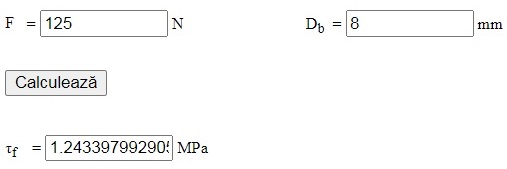

și condiția de verificare τ_f ≤ τ_af, devine 0,8 ≤ 60 MPa (se verifică).

Forma constructiv-tehnologică

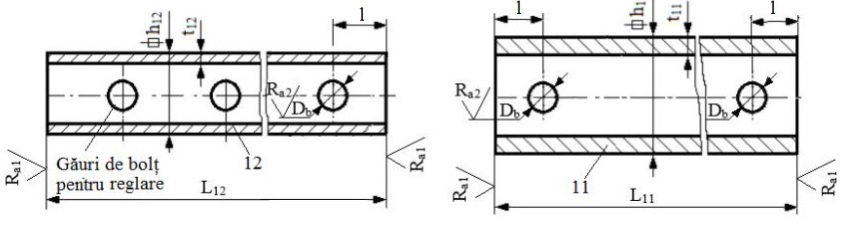

Desen constructiv-tehnologic

Adoptarea dimensiunilor şi a parametrilor constructiv-tehnologici

- dimensiuni secțiunilor: h₁₁ = 60 mm, t₁₁ = 5, h₁₂ = 50 mm, t₁₂ = 5 mm; L₁₁ = 550 mm, L₁₂ = 345 mm, D_b = 8 mm;

- numărul de găuri de bolţ pentru reglare şi, deci, cursa de reglare se va determina la reprezentarea în desenul de ansamblu;

- prelucrări tehnologice: frezare (capetele barelor) și găurire;

- muchiile ascuțite se vor teși 1x45^o;

- calitatea (rugozitățile) suprafeţelor prelucrate prin frezare (capetele barelor) și găurire: R_a1 = 12,5 µm, R_a2 = 6,3 µm.

Adoptarea dimensiunilor elementelor de asamblare

- bolț: d = 8 mm, l = 70 mm;

- siguranţă elastică pentru arbore: d₂ = 7 mm, s = 0,9 mm;

- şaibă pentru bolț: d = 8 mm, d₁ = 16 mm, h = 2 mm
