Mogan Gh.L. Buzdugan I.D. Proiectarea dispozitivelor de remorcare auto. Universitatea Transilvania din Brașov



Ex.6.6 Proiectarea legăturii 10-11 (îmbinare sudată)



Date de proiectare

Forțele exterioare: FX = 1500 N, FY = 300 N, FZ = 700 N  acționează la distanțele Lc = 70 mm; X1 = 80 mm; Z1 = 180 mm și h6 = 60 mm, a =140 mm, g = 10 mm; se calculează momentele de încovoiere în centrul flanșei (îmbinarea sudată):

MX10 = FY (Lc+Z1) 75000 Nmm,

MY10 = FX (Lc + Z1) + FZ (X1 +h6/2+a+2g) = 564000 Nmm,

MZ10 = FY (X1 +h6/2+a+2g) = 81000 nmm.

Restricții dimensionale: se  îmbină prin sudare flanșa 10 cu bara centrală 11 cu dimensiunile Lf  = 120 mm; g =10 mm,  h11 = 60 mm, t11 = 5 mm.

Restricții de funcționare: temperatura, T = (-30…40) oC; mediu de lucru exterior cu umezeală avansată.

Restricții constructive: materiale sudabile pentru elementele 10 și 11.



Materiale și tratamente termice

La proiectarea elementelor 10 și 11 s-a adoptat oțel sudabil, S235, conform SR EN 10025-2 (STAS 500/2).

Caracteristici ale materialului

Materialul

Tratamentul termic

Duritatea [HB]

Tensiunea limită  de curgere

Rezistența la rupere

S235

-

-

s02 = 235 MPa

sr = 360 MPa



Dimensionare

Date de calcul

-        despre încărcare: FX = 1500 mm, MY10 = 564000 Nmm;

-        despre forme și dimensiuni: cordonul sudură are forma dreptunghiulară cu dimensiunile Lf = 120 mm și h11 = 60 mm;

-        despre materiale:  σ02 = 235 MPa – tensiunea limită de curgere; c = 2…3 - coieficientul de siguranță;  σat = σ02/c = (80…118) – tensiunea admisibilă la tracțiune; τafs = 0,65 σat  = 70 MPa  - tensiunea admisibilă la forfecare a sudurii.

Dimensionare

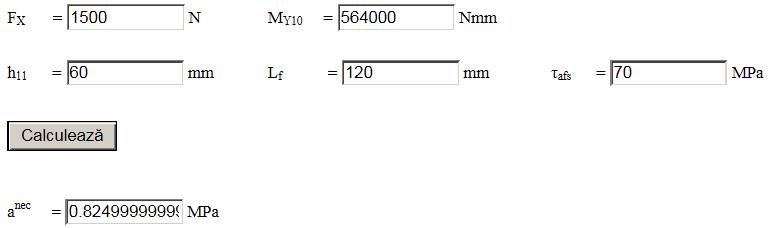

Din relația de dimensionare obținută din condiția de rezistența la forfecare a sudurii, considerând FX = 1500 N, MY10 = 564000 Nmm, h11 = 60 mm, τafs  = 70 MPa, și rezultă grosimea cordonului de sudură, anec =  0,83 mm; se adoptă,  a = 3 mm.





Forma constructiv-tehnologică

Desen constructiv-tehnologic



Recomandări pentru adoptarea dimensiunilor și a parametrilor constructiv-tehnologici:



-        grosimea cordonului de sudură, a = 3 mm;

-   sudura se va realiza după contur închis (conform simbolizării);

-        după sudare se va aplica subansamblului obținut tratamentul termic de recoacere de detensionare
