Mogan Gh.L. Buzdugan I.D. Proiectarea dispozitivelor
de remorcare auto. Universitatea Transilvania
din Brașov |
||||||||||
Ex.6.2 Proiectarea legăturilor 11-12, 11-12 (țeavă-țeavă) |
||||||||||
Date de proiectare Forțele exterioare: FX = 1500 N, FY = 300 N, FZ
= 700 N acționează la distanțele Lc = 70 mm, X1 = 80
mm, X2 = 220 mm, Y1 = 550 mm, Z1 = 180
mm, h11 = 60 mm; se calculează forțele și momentele în centrele
asamblărilor:
FXs = FXd = FX/2
= 750 N,
FZs = FZd = FZ/2
= 350 N,
MX11s = MX11d = FY (Lc+Z1)/2 + FZ (Y1-h11)/2 = 209000 Nmm, MY11s = MY11d = FX (Lc +Z1)/2 + FZ (X1 + X2)/2 = 292500 Nmm, MZ11s
= MY11d =
FY (X1 + X2)/2 + FX (Y1-h11)/2
= 472500 Nmm. Obs. Având în vedere că forțele FX,
FY și FZ în
exploatarea dispozitivului de remorcare pot fi cu ambele sensuri la calculul
momentelor s-au luat în considerare variantele care conduc la valori maxime. Restricții dimensionale: se asamblează țevile pătrate 12,
12 cu latura h12 =
50 mm și grosimea t12 = 5 mm și țeava pătrată 11 cu latura h11 = 60 mm și
grosimea t11 = 5 mm. Restricții de funcționare: temperatura, T = (-30
40) oC;
mediu de lucru exterior cu umezeală avansată. Restricții
constructive: țeavile
12, 12 se vor introduce în
țeava 11 și va forma ajustaje cu joc pe suprafețele pătratelor
în contact. Materiale și tratamente termice Pentru
elementele 11, 12, 12 s-a adoptat oțel sudabil,
S235, conform SR EN 10025-2 (STAS 500/2).
Caracteristici ale materialelor
Având
în vedere că toate materialele elementelor în contact sunt oțeluri se adoptă tensiunea
admisibilă la strivire sas = 70
MPa. Dimensionare
Date de calcul -
despre
încărcări: FX =
750 N, FY = 350 N, MX = MX11s = 209000 Nmm, MY = MZ11s = 472500 Nmm, MZ = MY11s =
292500 Nmm; -
despre forme și dimensiuni:
dimensiunile alezajului pătrat, H = h12 = 50 mm; grosimea
țevii interioare, t12 = 5 mm, și respectiv exterioare t11
= 5 mm; lungimea L are valoare necunoscută;
- despre materiale: σas = 70 MPa tensiunea admisibilă la strivire.

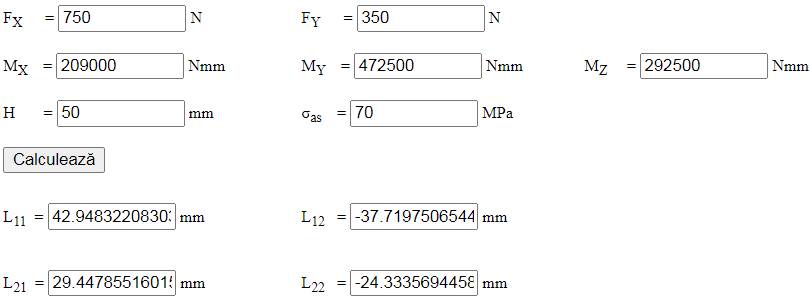

FX = 750 N, FY = 350 N,
MX = 209000 Nmm, MY = 472500
Nmm, MZ = 292500 Nmm, H = 50 mm, σas = 70 MPa,
rezultă lungimea asamblării țeavă-țeavă 11-12 (11-12), L = max
(42,95, 29,45) = 42,95 mm; se adoptă L11-12 = 70 mm (s-a adoptat o valoare mărită pentru a se asigura o zonă în plus pentru asamblarea cu bolț).

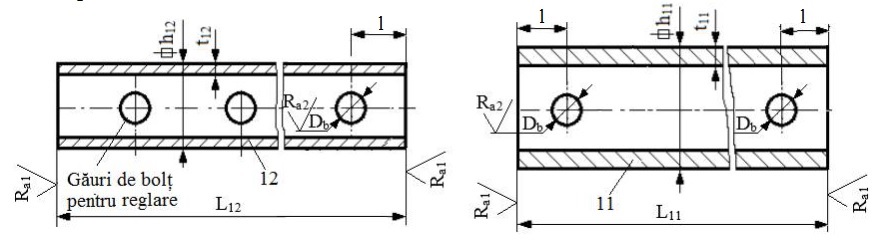

Desene
constructiv-tehnologice Adoptarea
dimensiunilor și a parametrilor constructiv-tehnologici
- dimensiuni secțiunilor: h11 = 60 mm, t11 = 5, h12 = 50 mm, t12 = 5 mm; L11 = 550 mm, L12 = 345 mm; l = 35 mm; alezajului, Db se determină ca urmare a calculului asamblării cu bolț; - numărul găurilor de bolț pentru reglare și, deci, cursa de reglare se va determina la reprezentarea în desenul de ansamblu; - operații tehnologice: frezare (capetele barelor) și găurire; - muchiile ascuțite se vor teși 1x45o; -
calitatea (rugozitățile) suprafețelor
prelucrate prin frezare (capetele barelor) și găurire: Ra1 = 12,5 ”m, Ra2 = 6,3 ”m
|
