Mogan Gh.L. Buzdugan I.D. Proiectarea dispozitivelor de remorcare auto. Universitatea Transilvania din Brașov



Ex.3.7 Verificarea legăturii 4-5 (îmbinare sudată) cu MDESIGN



1.     DATE DE INTRARE ȘI REZULTATE

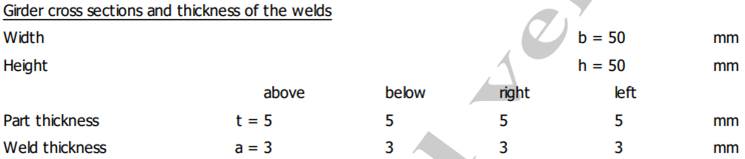

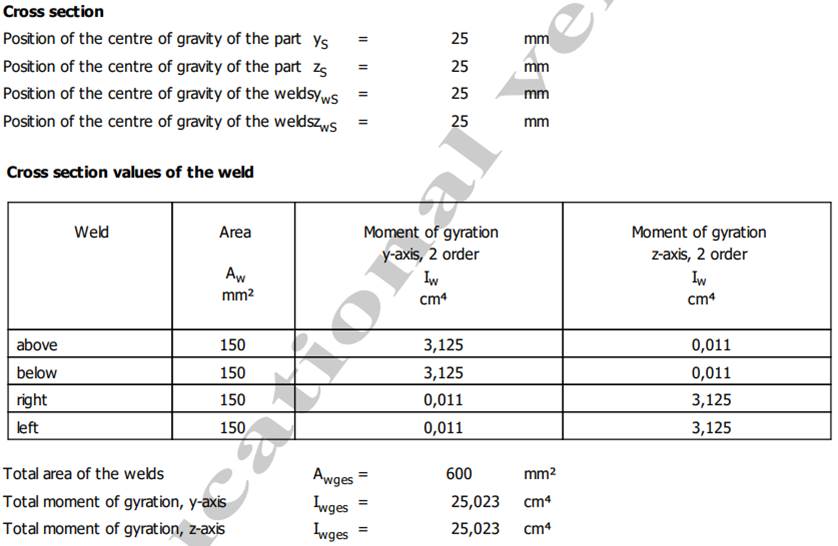

Date despre geometrie



Semnificații

-        yS, zS - Position of the centre of gravity of the part (poziția centrului de greutate a profilului grinzii); ywS, ywS - Position of the centre of gravity of the welds (poziția centrului de greutate a profilului sudurii);

-        Aw -  Area (aria); Iw – Moment of gyration y-axis/z-axis 2 order (momentul de inerție geometric axial în raport cu axa y/z); weld (sudura); above (de sus); below (de jos); right (dreapta), left (stânga);

-        Awges – Total area of the welds (aria totală a sudurilor); Iwges – Total moment of gyration, y-axis/z-axis (momentul de inerție geometric axial total în raport cu axa y/z.

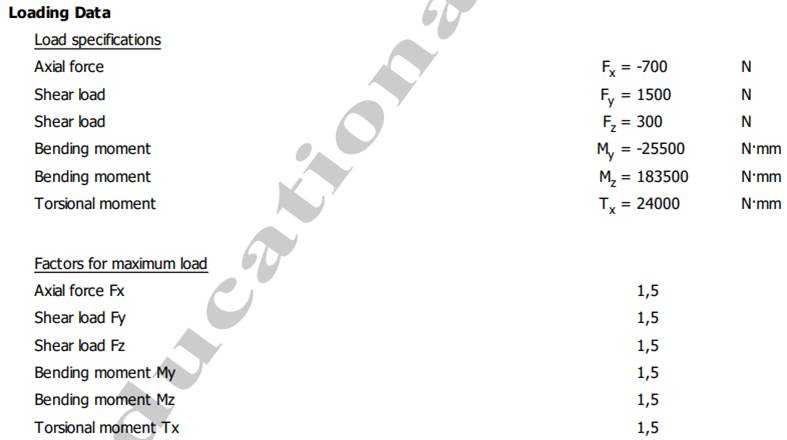

Date despre încărcări



Semnificații

-        Load specifications (valorile încărcărilor în secțiune); Fx – axial force (forța axială); Fy/ Fy – Shear load (forța tăietoare); My/Mz – Bending moment (moment de încovoiere); Tx – Torsional moment (moment de torsiune);

-        Factors for maxim load (factorii încărcărilor maxime).



Rezultate obținute

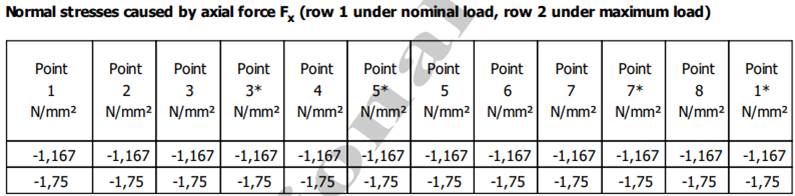

Tensiunile normale generate de forța axială Fx (valorile din linia 1 pentru forța nominală, valorile din linia 2 pentru forța maximă)

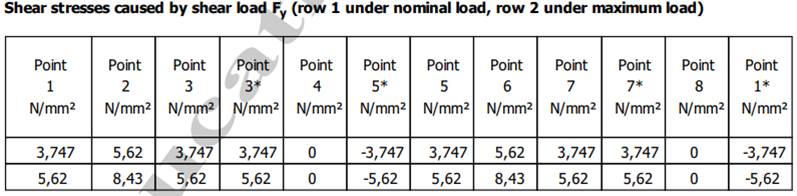

Tensiunile tangențiale generate de forța tăietoare Fy (valorile din linia 1 pentru forța nominală, valorile din linia 2 pentru forța maximă)

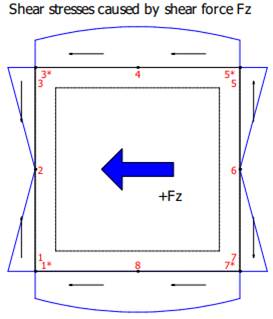

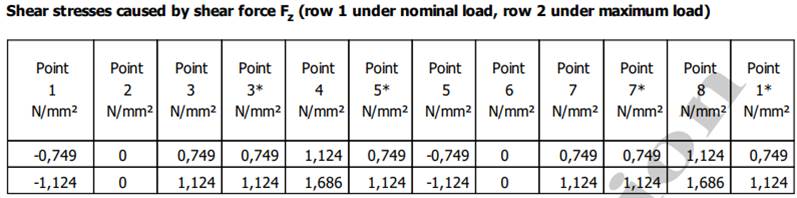

Tensiunile generate de forța tăietoare Fz (valorile din linia 1 pentru forța nominală, valorile din linia 2 pentru forța maximă)

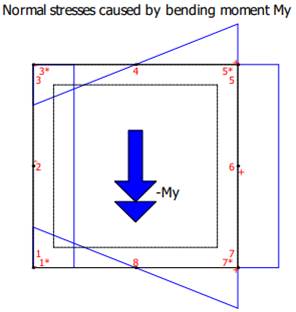

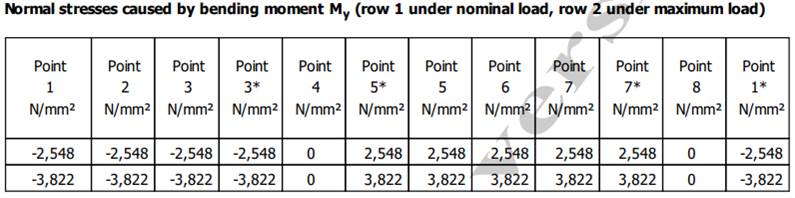

Tensiunile normale generate de momentul de încovoiere My (valorile din linia 1 pentru momentul nominal, valorile din linia a 2 a pentru momentul  maxim)

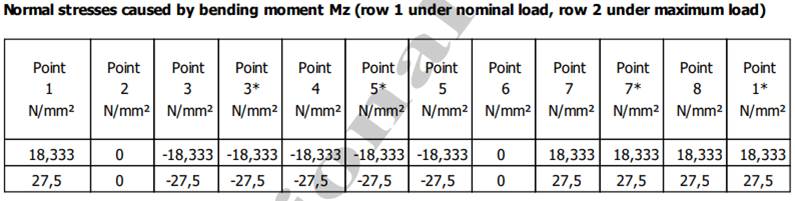

Tensiunile normale generate de momentul de încovoiere Mz (valorile din linia 1 pentru momentul nominal, valorile din linia a 2 a pentru momentul  maxim)



Tensiunile tangențiale generate de momentul de încovoiere Mz (valorile din linia 1 pentru momentul nominal, valorile din linia a 2 a pentru momentul  maxim)

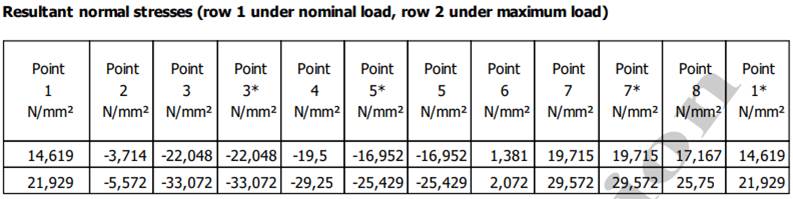

Tensiunile rezultante normale rezultante (valorile din linia 1 pentru încărcările nominale, valorile din linia a 2 a pentru încărcările maxime)

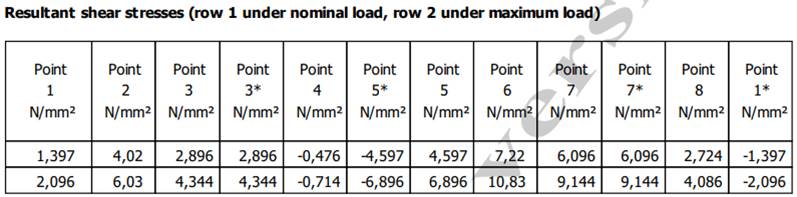

Tensiunile rezultante tangențiale rezultante (valorile din linia 1 pentru încărcările nominale, valorile din linia a 2 a pentru încărcările maxime)

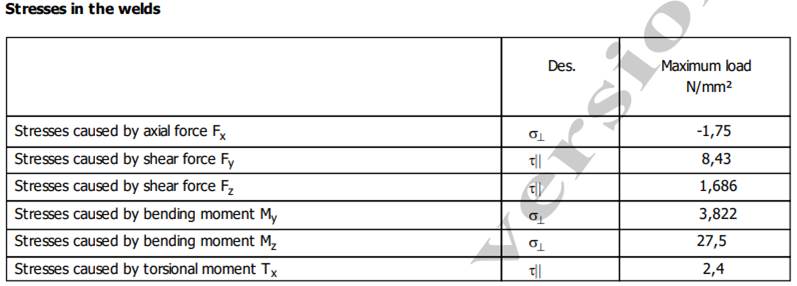

Tensiunile maxime din sudură generate de fiecare tip de încărcare

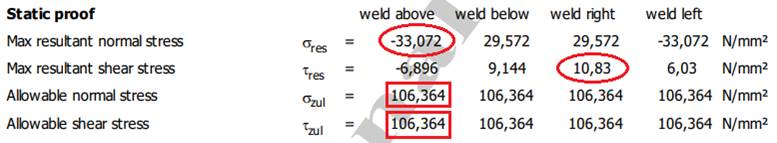

Tensiuni maxime și admisibile

Semnificații

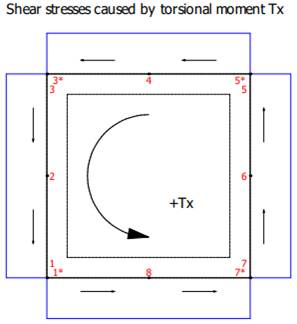

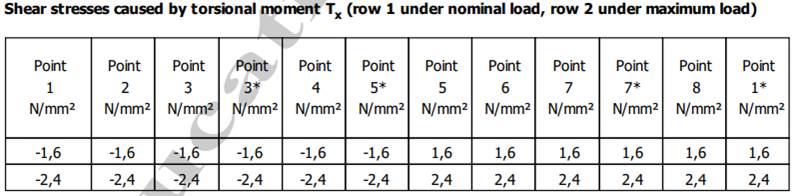

-        Normal stresses caused by axial force (tensiunile normale cauzate de forța axială)  Fx;  Shear stresses caused by shear force (tensiunile tangențiale de forfecare cauzate de forța tăietoare)  Fy;  Shear stresses caused by shear force (tensiunile tangențiale de forfecare cauzate de forța tăietoare)  Fz;  Normal stresses caused by bending moment (tensiunile normale cauzate de momentul de încovoiere)  My; Normal stresses caused by bending moment (tensiunile normale cauzate de momentul de încovoiere)  Mz;  Shear stresses caused by torsional moment (tensiunile tangențiale cauzate de momentul de torsiune)  Tx;

-        Resultant normal stresses (tensiuni normale rezultante maxime);  Resultant shear stresses (tensiuni tangențiale rezultante maxime);

-         σres – Max resultant normal stress (tensiunea normală rezultantă maximă); τres – Max resultant shear stress (tensiunea tangențială rezultantă maximă); σzul –Allowable normal stress (tensiunea normală admisibilă); τzul – Allowable shear stress (tensiunea tangențială admisibilă)

2.     VERIFICĂRI

Verificarea rezistenței la solicitările cu tensiuni normale

σres ≤ σzul; 33,072 < 106,364 (se verifică).

Verificarea rezistenței la solicitările cu tensiuni tangențiale

τres ≤ τzul; 10,83 > 106,364 (se verifică)
