Mogan Gh.L. Buzdugan I.D. Proiectarea dispozitivelor de remorcare auto. Universitatea Transilvania din Brașov



Ex.3.5 Proiectarea legăturii 4-5 (îmbinare sudată)



Date de proiectare

Forțele exterioare: FX = 1500 N, FY = 300 N, FZ = 700 N acționează la distanțele Lc  = 70 mm, h4 = 15 mm; X1 = 80 mm; se calculează momentele în centrul profilului pătrat (îmbinarea sudată):

MX5 = FY (Lc + h4) = 25500 Nmm,

MY5 = FX (Lc + h4)  + FZ X1 = 183500 Nmm,

MZ5 = FY X1= 24000 Nmm.

Restricții dimensionale: se  îmbină prin sudare tirantul 4 cu lățimea  b4 = 60 mm și grosimea h4 =  15 mm cu țeava pătrată 5 cu latura h5 = 50 mm și grosimea t5 = 5 mm.

Restricții de funcționare: temperatura, T = (-30…40) oC; mediu de lucru exterior cu umezeală avansată.

Restricții constructive: materiale sudabile pentru elementele 4 și 5.



Materiale și tratamente termice

La proiectarea elementelor 4 și 5 s-a adoptat pentru acestea oțelul sudabil, S235, conform SR EN 10025-2 (STAS 500/2).

Carateristici ale materialului

Materialul

Tratamentul termic

Duritatea [HB]

Tensiunea limită  de curgere

Rezistența la rupere

S235

-

-

s02 = 235 MPa

sr = 360 MPa

Pentru cordonul de sudură se adoptă rezistența admisibilă la forfecare, corespunzătoare oțelurilor sudabile, τafs = (0,6…0,7)σat.



Dimensionare

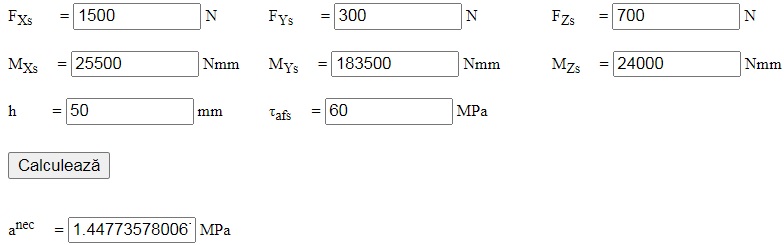

Din relația de dimensionare obținută din condiția de rezistența la forfecare a sudurii, considerând FXs = 1500 N, FYs = 300 N, FZs = 700 N, MXs = MX5 = 25500 Nmm, MYs= MY5 = 183500 Nmm, MZs = MZ5 = 24000 Nmm; h = h5 = 50 mm; σat  = 235/(2…3) MPa (78,33...117,5) MPa, se adoptă σat  = 100 MPa; τafs = (0,6…0,7)σat  = (60...70) MPa, se adoptă, τafs = 60 MPa; rezultă grosimea cordonului de sudură, anec = 1,45 mm; se adoptă,  a = 3 mm.



Forma constructiv-tehnologică

Desen constructiv-tehnologic

Adoptarea dimensiunilor și a parametrilor constructiv-tehnologici

-        grosimea cordonului de sudură, a = 3 mm;

-        sudura se va realiza după contur închis (conform simbolizării);

-        după sudare se va aplica subansamblului obținut tratamentul termic de recoacere de detensionare
