Gh.L. Buzdugan I.D. Proiectarea dispozitivelor de remorcare auto.
Universitatea Transilvania din Brașov |
||||||||||
|
Ex.3.4 Proiectarea elementului 5
(coloană superioară) |
||||||||||
|
Date de proiectare Forțele exterioare: FX
= 1500 N, FY = 300 N, FZ = 700 N acționează la distanțele Lc = 70
mm, h4 = 15 mm; X1 = 80 mm; se calculează momentele în centrul profilului pătrat (îmbinarea sudată): MX5 = FY (Lc + h4) = 25500 Nmm, MY5 = FX (Lc + h4) + FZ X1 = 183500 Nmm, MZ5 = FY X1= 24000 Nmm.
Restricții
dimensionale: se va utiliza
semifabricat din țeavă pătrată tubulară, pentru care ținând cont că se îmbină
prin sudare cu tirantul 4 cu lățimea b4 = 60 mm și grosimea h4 = 15 mm,
din considerente ce implică posibilitatea aplicării cordonului de sudură de
colț, se impune ca latura profilului țevii pătrare să fie mai mică decât
lățimea h5 < b4
= 60 mm; lungimea elementului 5 se va determina ținând cont de cota Z1 = 180 mm.
Restricții de funcționare: temperatura, T = (-30
40) oC;
mediu de lucru exterior cu umezeală avansată. Restricții
constructive: material
sudabil Materialul și tratamentului termic Deoarece elementul 5 este o piesă care se va suda se adoptă, oțel S235, conform SR EN 10025-2 (STAS 500/2).
Carateristici ale materialului
Dimensionare Eforturile de încovoiere
maxime în secțiunea critică (model simplificat),
Mî max_Y = MY5 + FX
(Z1 h4) = 183500 + 1500 * (180-15) = 431000 Nmm; Mî max_X = MX5 + FY
(Z1 h4) = 25500 + 300 * (180-15) =

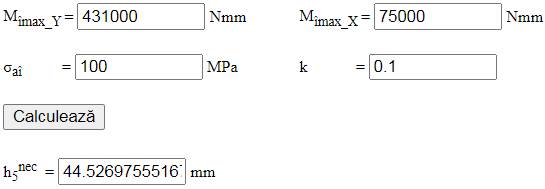

75000 Nmm. Din condiția de rezistență
la încovoiere a barei asociată elementuli 5, considerând σaî = (1,05
1,1)σ02/c = (82,5
129) MPa (se adoptă, σaî = 100 MPa), k = 0,1, rezultă
latura profilului țevii,

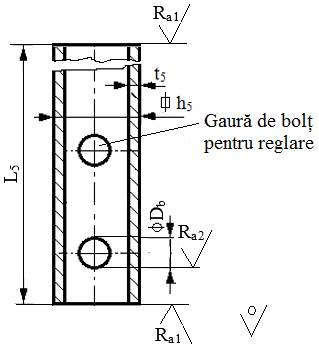

și Forma constructiv-tehnologică Desen constructiv-tehnologic
Adoptarea
dimeniunilor și a parametrilor constructiv-tehnologici
- dimensiuni: h5 = 50 mm, t5 = 5 mm; celelalte dimensiuni se vor obține ca urmare a proiectării legăturii 5-6 și asamblării cu bolț; -
prelucrarea
presupune: frezarea porțiunilor de cap și găurirea pentru obținerea
găurilor de bolț; celelalte suprafețe rămân neprelucrate conform
simbolului atașat; -
calitatea
(rugozitățile) suprafețelor prelucrate: Ra1 = 6,3 ”m, Ra2 = 6,3 ”m; - poziția găurii de bolț (eventual, a găurii pentru reglare) se va stabili la reprezentarea în desenul de ansamblu |
