Anexa.T02 Teşituri şi racordări simple

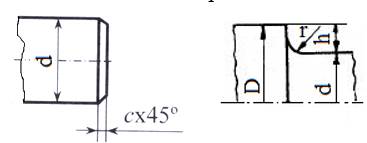

Forme şi dimensiuni ale teşiturilor şi racordărilor simple

Valori orientative ale teşiturilor

Diametrul, d [mm]	<10	10…20	20…30	30…45	45…70	70…100
c [mm]	0,5	1	1,5	2	2,5	3

Valori orientative ale razelor de racordare, r < 0,7(D-d)/2)

D-d	r	D-d	r	D-d	r	D-d	r	D-d	r	D-d	r
2	1	10	4	25	10	40	16	60	20	100	30
5	2	15	5	30	12	50	16	70	25	130	30
8	3	25	8	35	12	55	20	90	25	140	40

Valori posibile ale razelor racordărilor, r [mm] (extras din STAS 406-73)

Şirul I	Şirul II	Şirul I	Şirul II	Şirul I	Şirul II
0,1	0,1	6,0	6,0	63	56
0,2	0,2		8,0		63
	0,3	10	10		70
0,4	0,4		12	80	80
	0,5	16	16		90
0,6	0,6		18	100	100
	0,8	20	20		110
1,0	1,0		22	125	125
	1,2	25	25		140
1,6	1,6		28	160	160
	2,0	32	32		180
2,5	2,5		36	200	200
	3,0	40	40		220
4,0	4,0		45	250	250
	5,0	50	50

Obs. Valorile din şirul I sunt preferate
