Anexa.T.01 Forme și dimensiuni găuri de centrare

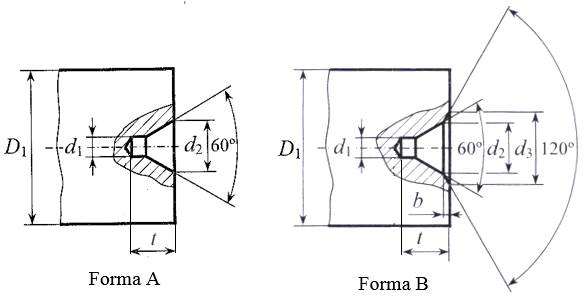

Forme și dimensiuni (ISO 6411)



Obs. Forma A, fără teșitură de protecție, se execută cu burghiu de centrare conform ISO 866.

         Forma B, cu teșitură de protecție, se execută cu burghiu de centrare conform ISO 2540.



Valori dimensiuni

Forma

A și B

B

Diametrul arborelui, D1 [mm]

d1

[mm]

d2

[mm]

t  (minim)

[mm]

d3

[mm]

b

[mm]

5-10

1

2,12

2,2

3,15

0,3

11-15

1,6

3,35

3,4

5

0,5

16-22

2,5

5,3

5,4

8

0,8

23-24

4

8,5

8,6

12,5

1,2

41-63

6,3

13,2

12,9

18

1,4

64-100

10

21,2

20,4

28

2



Notare în desenele de ansamblu

Gaură de centrare A d1/d2 SR ISO 6411/97 (ex. Gaură de centrare A 1,6/3,35 SR ISO 6411/97).

Gaură de centrare B d1/d3 SR ISO 6411/97 (ex. Gaură de centrare B 1,6/5 SR ISO 6411/97)
