Mogan Gh.L. Buzdugan I.D. Proiectarea dispozitivelor de remorcare auto. Universitatea Transilvania din Brașov



Anexa.ST.07 Forme și dimensiuni de șaibe Grower

(extras din SR 7666/2)

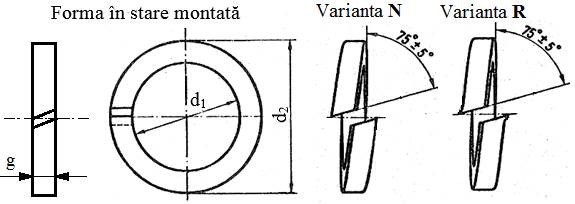

Forme și dimensiuni principale



Valori dimensiuni

Mărimea,

d [mm]

d1

[mm]

d2 (aprox.)

[mm]

g

[mm]

4

4,1

6,1

1,2

5

5,1

7,5

1,4

6

6,1

8

1,6

8

8,2

12,2

2

10

10,2

15,2

2,5

12

12,2

18,2

3

14

14,2

20,6

3,2

16

16,3

23,3

3,5

18

18,3

26,3

4

20

20,5

29,5

4,5

22

22,5

31,5

5

24

24,5

35,5

5,5

27

27,5

39,5

6

30

30,5

43,5

6,5

33

33,5

47,5

7

36

36,5

52,5

8

39

39,5

56,5

8,5

42

42,5

50,5

9

Obs. Valorile din acest tabel corespund seriei de dimensiuni mijlocie, M



Notare în desenele de ansamblu

Șaibă Grower Simbolul Simbolul seriei Simbolul variantei Sensul Mărimea SR 7666/2-94 (ex. Șaibă Grower MN 12 STAS 7666/2-77)
