Mogan Gh.L. Buzdugan I.D. Proiectarea dispozitivelor de remorcare. Universitatea Transilvania din Brașov



Anexa.ST.05 Dimensiuni găuri de trecere pentru asamblări cu șuruburi

(extras din STAS 8121/3-74)

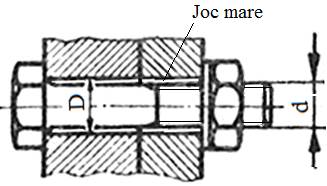

Desen asamblare cu șurub

Valori dimensiuni



Diametrul nominal al filetului,

 d [mm]

Diametrul găurii de trecere,

D [mm]

Seria fină

Seria mijlocie

Seria grosolană

4

4,3

4,5

4,8

4,5

4,8

5

5,3

5

5,3

5,5

5,8

6

6,4

6,6

7

7

7,4

7,6

8

8

8,4

9

10

10

10,5

11

12

12

13

14

15

14

15

16

17

16

17

18

19

18

19

20

21

20

21

22

24

22

23

24

26

24

25

26

28

27

28

30

32

30

31

33

35

33

34

36

38

36

37

39

42

39

40

42

45

42

43

45

48

Obs. Valorile din Seria mijlocie sunt frecvent utilizate în practică
