Anexa.ST.04 Dimensiuni piulițe (extras din STAS 4071)

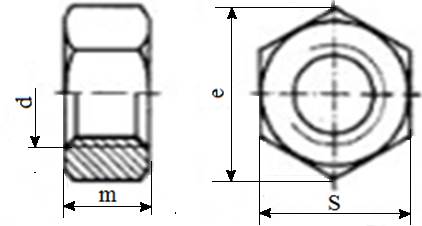

Formă și dimensiuni



Valori dimensiuni

Dimensiunea

nominală a filetului

Pasul,

p [mm]

m

[mm]

e

[mm]

S

[mm]

M4

0,7

3,2

7,66

7

M5

0,8

4

8,79

8

M6

1

5

11,05

10

M7

1

5,5

12,12

11

M8

1,25

6,5

14,38

13

M10

1,5

8

18,9

17

M12

1,75

10

21,1

19

M14

2

11

24,49

22

M16

2

13

26,75

24

M18

2,5

15

29,56

27

M20

2,5

16

32,95

36

M22

2,5

18

35,03

32

M24

3

19

39,55

36

M27

3

22

45,2

41

M30

3,5

24

50,85

46

M33

3,5

26

55,37

50

M36

4

29

60,79

55

Obs. Valorile din acest tabel corespund piulițelor cu pas normal, frecvent utilizate
