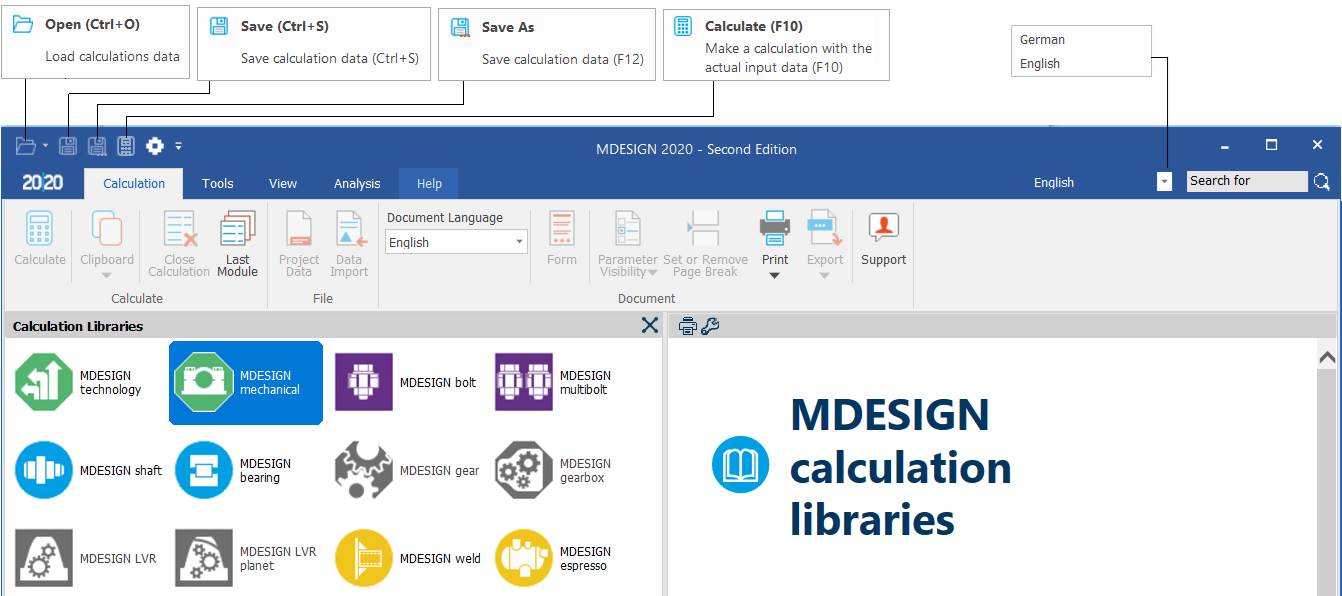

Aspecte
generale

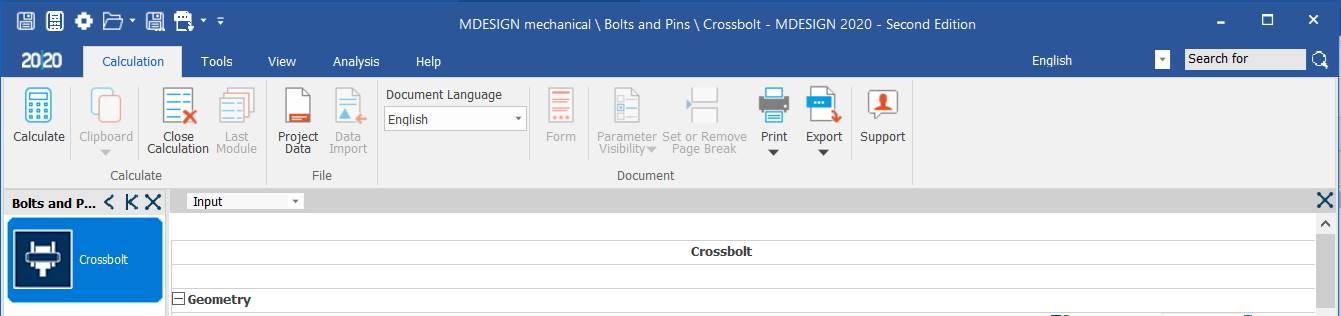

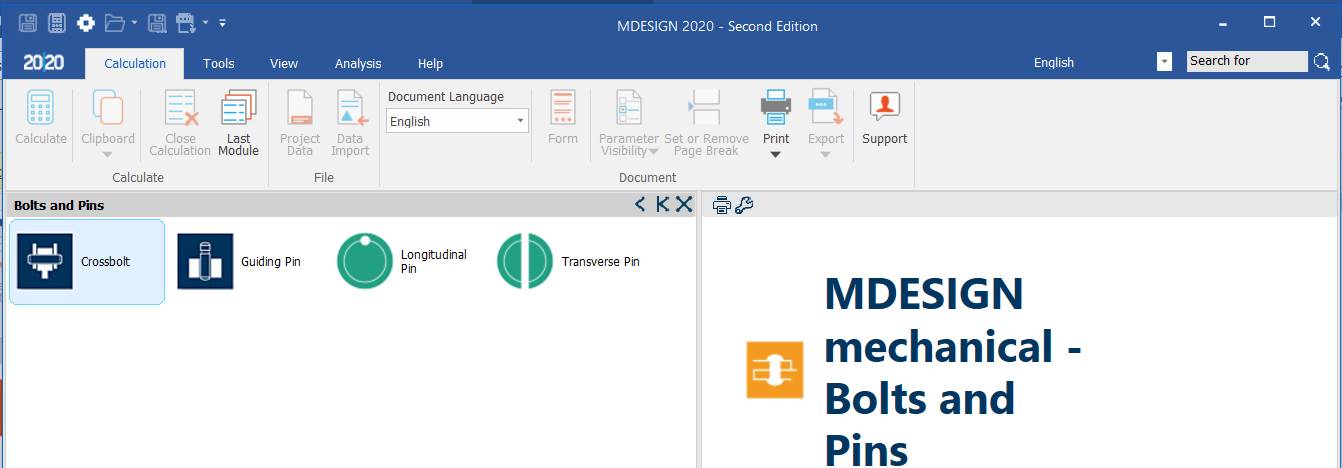

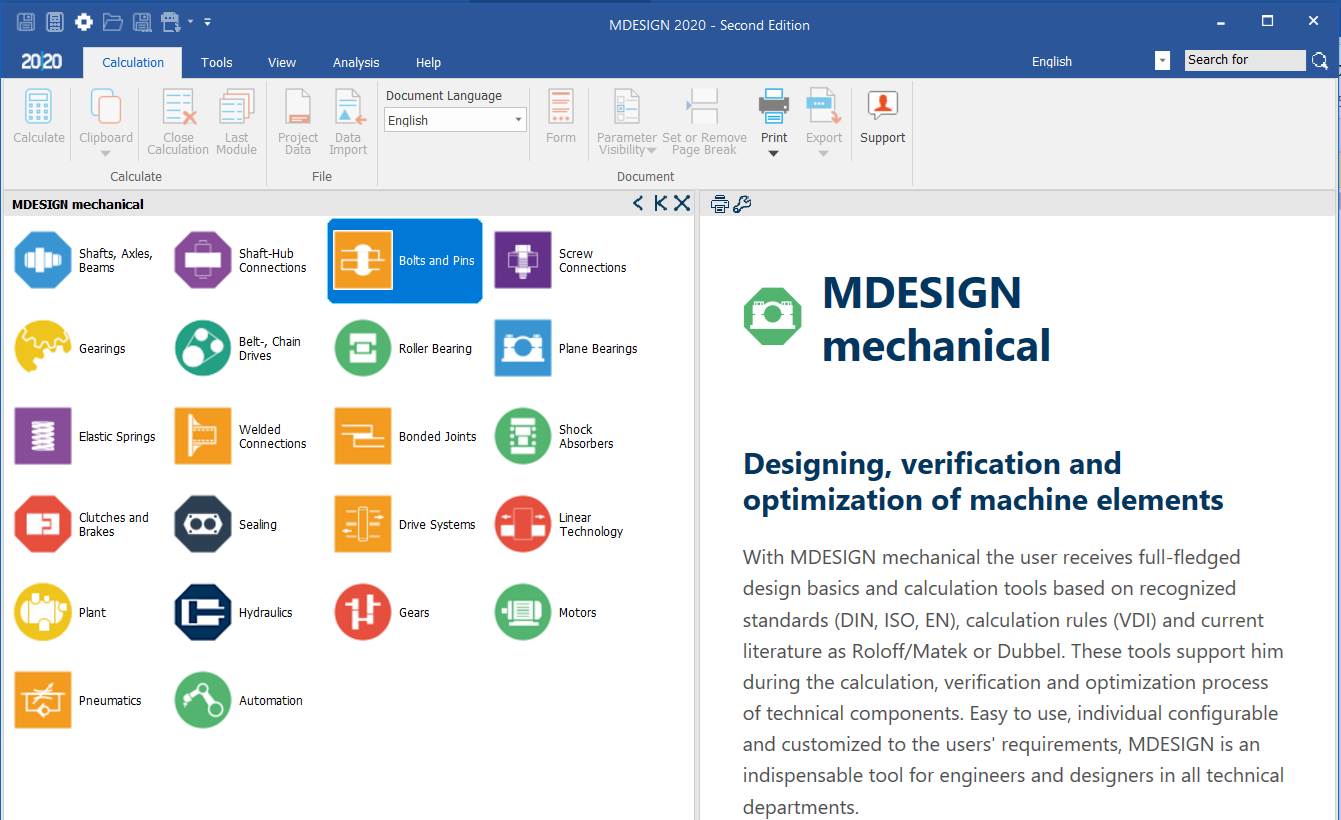

Selectarea
paginii Input
Principiile
de calcul
Semnificații
-

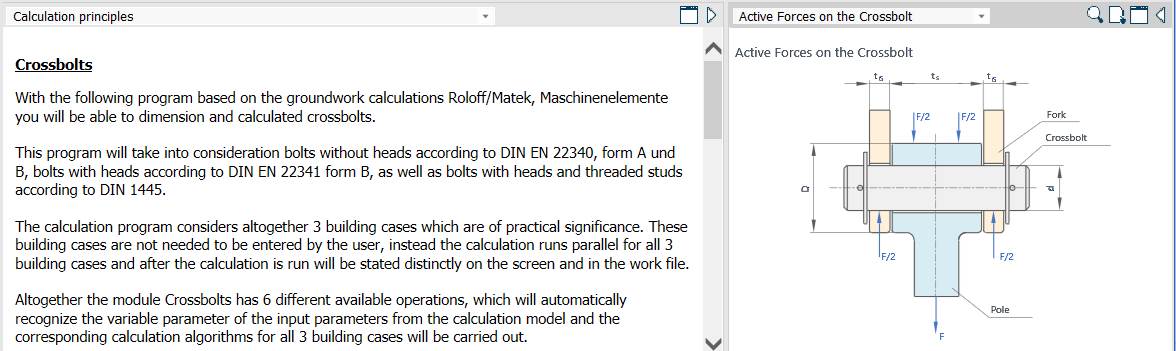

Active Forces on the Crossbolt (forțele
care acționează asupra bolțului transversal): Pole (titant); Fork
(furcă).
-
Crossbolts (bolțuri transversale)
Cu următorul program bazat pe calculele
de bază din Roloff/Mateck, Organe de mașini (lucrare tradusă și
în limba română) este capabil să dimensioneze și calculeze
bolțurile transversale.
Acest program iau în considerare bolțuri fără cap conform DIN
EN 22340, forma A și B, bolțurile cu cap conform DIN EN 22341
forma B, precum și
bolțurile cu cap și porțiune filetată conform DIN
145.
Programul de calcul consideră împreună cele trei cazuri constructive
care apar deseori în practică. Aceste trei cazuri nu trebuie introduse de
utilizator, calculele se vor derula în parallel pentru toate cele 3 cazuri
după care calculul se va derula distinct pe screen și fițierul de
lucru.
Totodată modulul Crossbolts are 6 posibilități de operare
distincte, care vor recunoaște automat parametri variabili de intrare ai
modelului de calcul și corespunzător algoritmii de calcul pentru toate
cele 3 cazuri constructive considerate.
Cele 3 cazuri constructive considerate de program sunt:
Cazul 1: bolt-furcă, ajustaj cu strângere; bolt-furcă, ajustaj cu
strângere.
Cazul 2: bolt-furcă, ajustaj cu strângere; bolt-furcă, ajustaj cu
joc.
Cazul 3: bolt-furcă, ajustaj cu joc; bolt-furcă, ajustaj cu strângere.
Geometria asamblării
Grosimea tirantului, furcii și
diametrul bolțului

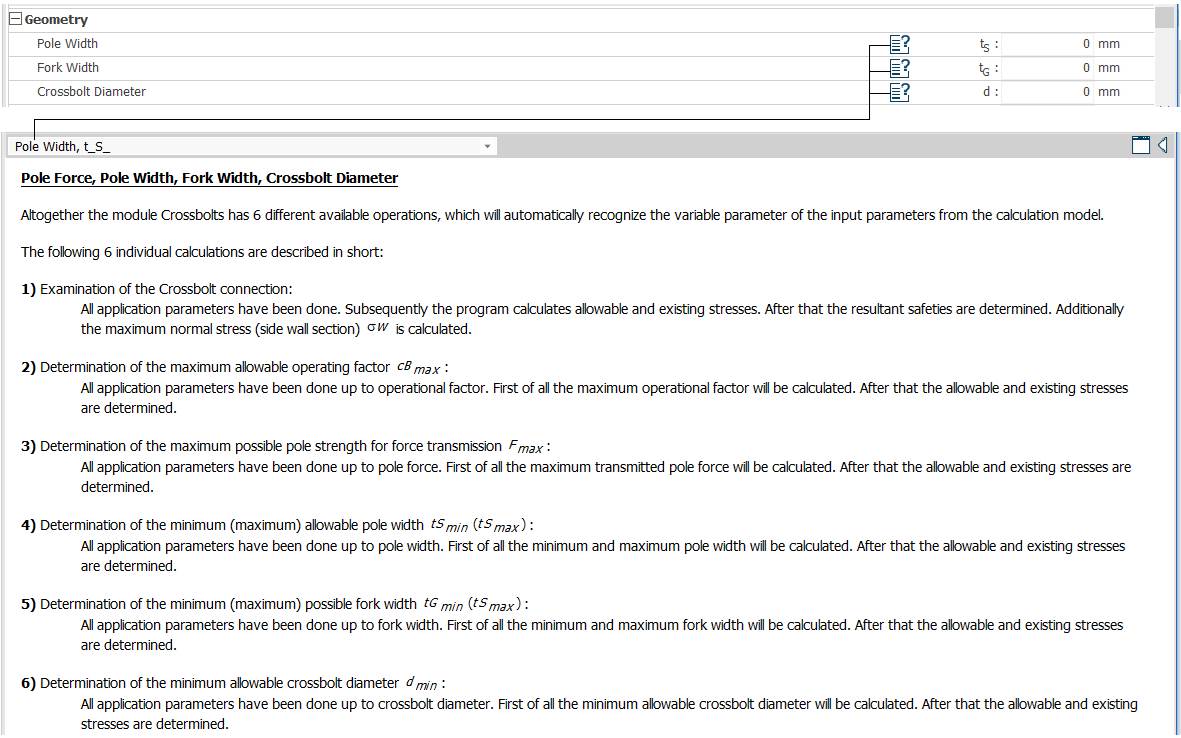

Semnificații
-
Pole
force, Pole Width, Fork Width, Crossbolt Diameter (forța tirantului, grosimea
tirantului, grosimea furcii, diametrul bolțului transversal)
Totodată modulul Crossbolts are 6 posibilități de operare
distincte, care vor recunoaște automat parametri variabili de intrare
ai modelului de calcul.
Cele șase posibilități de calcul sunt:
-
Examinarea legăturii bolțului transversal: Toți parametrii
aplicației sunt dați. În consecință, programul calculează
toate tensiunile efective. După aceasta sunt determinate rezultatele
privind siguranța. În plus, este calculată tensiunea normală maximă
(în secțiune) σw.
-
Determinarea factorului de
lucru maxim cBmax: Toți ceilalți parametri ai
aplicației sunt dați.
Prima data, va fi calculat factorul de lucru maxim. Apoi, se vor
determina toate tensiunile admisibile și effective.
-
Determinarea rezistenței capabile a tirantului pentru
forța transmisă Fmax: Toți ceilalți parametri ai
aplicației sunt dați. Prima data, va fi calculată forța maximă
transmisă. Apoi, se vor determina toate tensiunile effective.
-
Determinarea grosimii minime (maxime) a tirantului tSmin
(tSmax) : Toți
ceilalți parametri ai aplicației sunt dați. Prima
data, vor fi calculate grosimile maxime și minime ale tirantului.
Apoi, se vor determina toate tensiunile effective.
-
Determinarea grosimii minime (maxime) a furcii tGmin
(tGmax) : Toți
ceilalți parametri ai aplicației sunt dați. Prima
data, vor fi calculate grosimile maxime și minime ale furcii. Apoi, se
vor determina toate tensiunile effective.
-
Determinarea diametrului minim al bolțului dmin:
Toți ceilalți parametri ai aplicației sunt
dați. Prima data, va fi calculat diametrul
bolțului. Apoi, se vor determina toate tensiunile admisibile și effective.

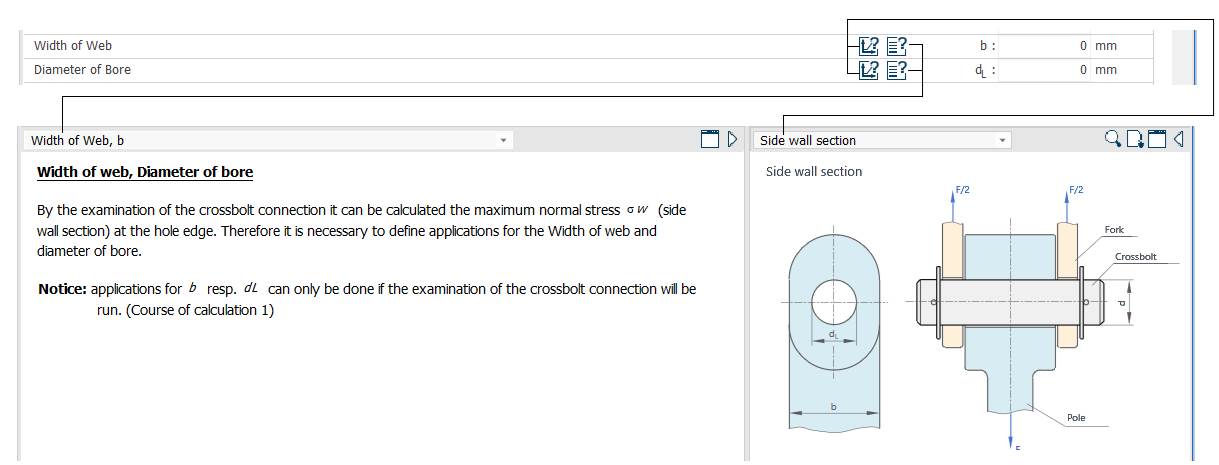

Lățimea tirantului, diametrul găurii
Semnificații
-
Width
of web, Diameter of bore (lățimea
tirantului/furcii, diametrul găurii)
Pentru verificarea a asamblării cu bolt transversal se poate calcula
tensiunea normală σw (din peretele tirantului/furcii) în zona găurii.
Deci este necesar definirea aplicațiilor pentru lățimea
tirantului/furcii și diametrul găurii.
Notă:
aplicațiile pentru b respectiv dL se pot face conform
modelelor de calcul adoptate.

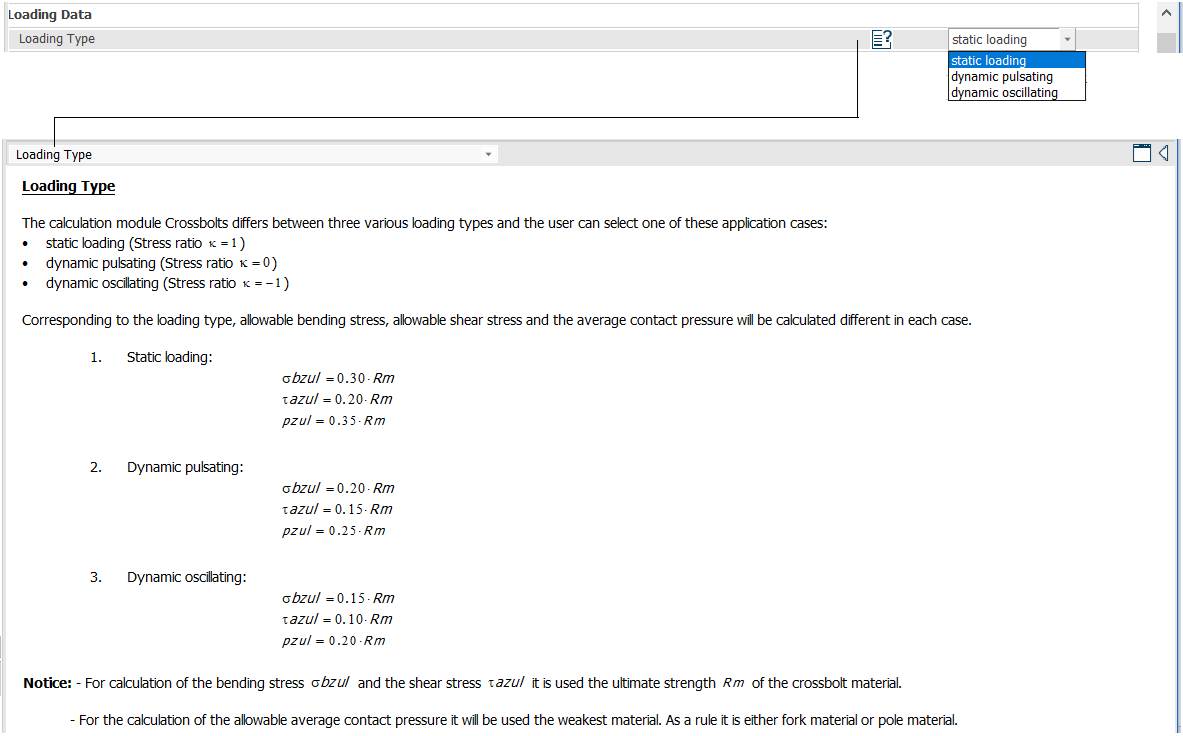

Tipul
încărcării
Semnificații
-
Loading Type
(tipul încărcării)
Modulul
de calculul a asamblării cu bolt transversal este diferit pentru cele 3
tipuri de încărcare și utilizatorul poate selecta unul din
următoatrele cazuri.
-
încărcare statică (coeficientul de asimetrie al tensiunii k = 1),
-
încărcare variabilă pulsatorie (coeficientul de asimetrie al
tensiunii k = 0),
-
încărcare variabilă oscilatorie (coeficientul de asimetrie al
tensiunii k = - 1),
Corespunzător cu tipul încărcării, tensiunile admisibile de
încovoiere (σbzul), de forfecare (τazul) și
presiunea medie din contacte (pzul) se va calcula diferit pentru
fiecare caz.
Notă:
-
Pentru calculul tensiunii admisibile de
încovoiere σbzul și tensiunii admisibile de
forfecare τazul se
folosește rezistența la rupere a materialului bolțului.
-
Pentru calculul presiunii medii d econtact se folosește
rezistența la rupere a materialului celui mai slab. Această regulă se
aplică atât pentru materialele în contact în zona tirantului cât și în
zonele furcii.
Factorul
de operare și Forța tirantului
Semnificații
-

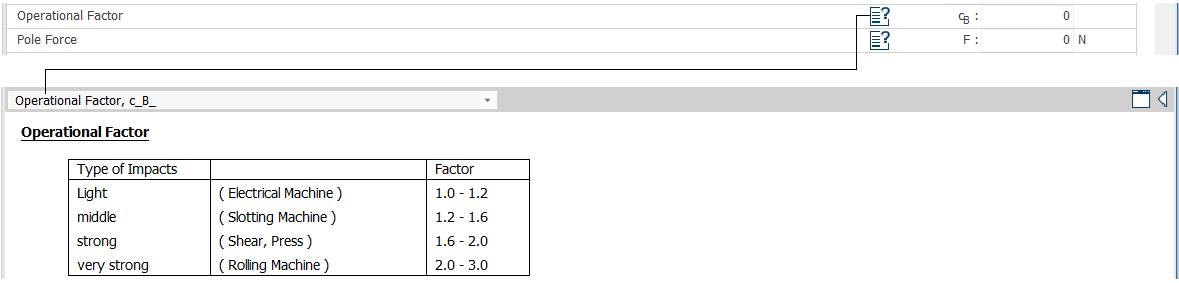

Operational
Factor (factorul de operare)
Type of impacts (tipurile impactului):
Light (ușor), Electrical Machine (mașini electrice); middle
(mediu), Slotting Machine (mașini alternative); strong (puternic),
Shear, Press (foarfeci, prese); very strong (foarte puternic), Rolling Machine
(mașini de rulare)

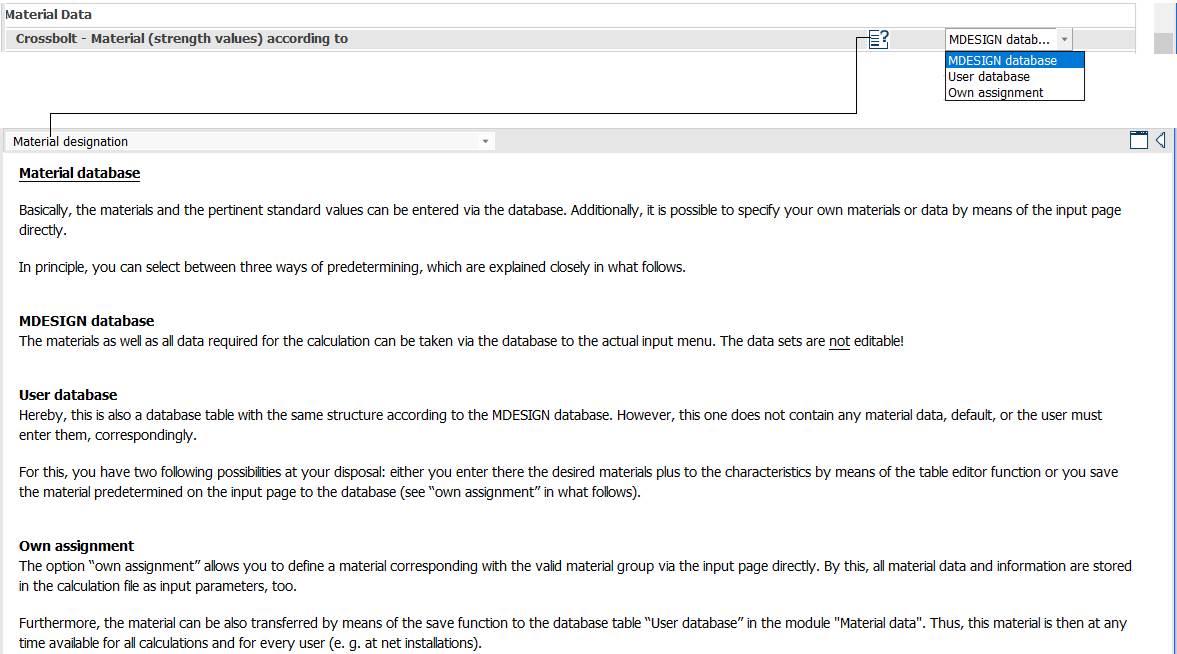

Date despre materiale
Alegerea materialului
bolțului
Semnificații
Crossbolt –
Material (strength values) according to (bolț transversal – material (valori de rezistență)
conform cu): MDESIGN
data base (baza de date MDESIGN); User database (baza de date utilizator);
Own assignment (asignare proprie).
-
Material database (baza de date cu materiale).
Cel mai ușor, materialele
precum și valorile standard pot fi introduse din baza de date. Se pot
introduce materiale sau date proprii direct în pagina de intrare.
În principiu se pot introduce
date în trei moduri ca mai jos.
MEDESIGN
Database (baza
de date MDESIGN)

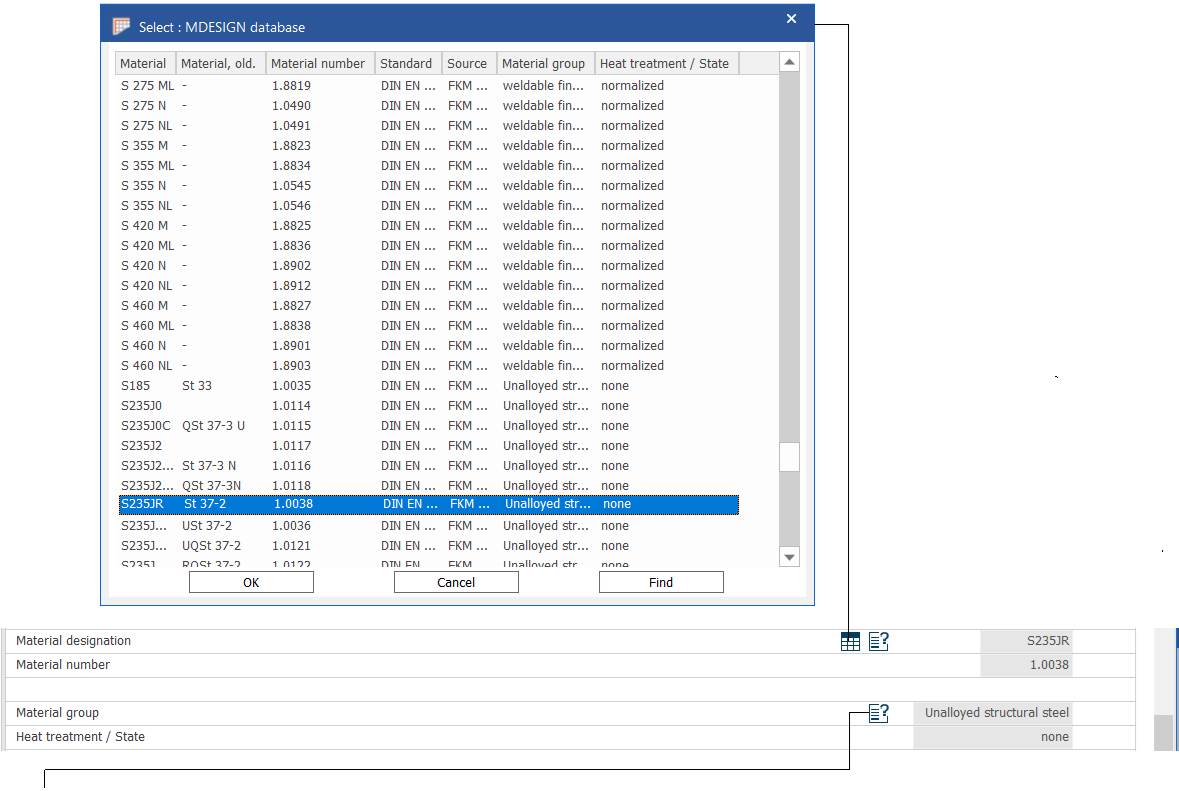

Materialele
precum și datele necesare pentru calculi se preiau din baza de date
prin intermediul meniului de intrare. Datele selectate nu sunt editabile.
User
Database (baza
de date utilizator)
În
acest caz există un database table cu structura concordantă cu baza de date
MDESIGN. În orice caz, aceasta nu conține niciun material ca implicit,
și utilizatorul trebuie sa aleagă pe cel corespunzător.
Pentru
aceasta sunt disponibile următoarele posibilități: oricare material cu caracteristicile acestuia
se introduc datele într-un table
editabil sau se va salva materialul predeterminat îm pagina de intrare a
bazei de date (v. “Own assignment” în continuare).
Own
assignment (asignare
proprie)
Această
opțiune permite să se definească caracteristicile unui material ca un
grup distinct prin intermediul paginii de intrare. În acest fel toate informațiile și
datele despre materiale sunt stocate într-un fișier de calcul ca
parametri de intrare.
Mai mult, the material grup pot fi transferate cu
funcția save în tabelulul bază de date “User database” din modulul “Material data“.
Astfel, acest material este accesibil în orice moment pentru toate
calculele și pentru orice utilizator (de ex. instalări pe net).

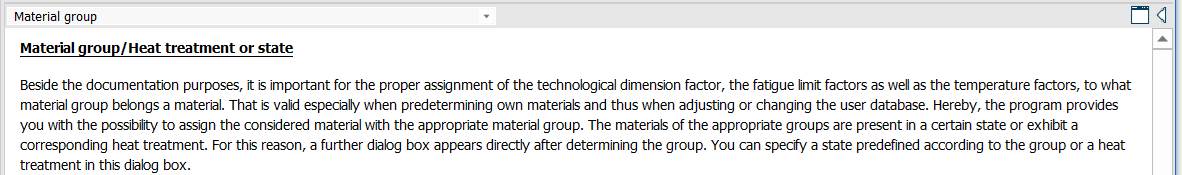

Selectarea
materialului
Semnificații
Material designation (denumirea materialului)
Material
group/Heat treatment or state (grupul de material/tratamentul
termic sau starea)
Pe lângă scopul documentar este
important să se asigneze factorul tehnologic dimensional, factorul limită
la oboseală, factorul de temperatură și la ce grup de materiale
aparține materialul.
Date
despre material
Semnificații
-

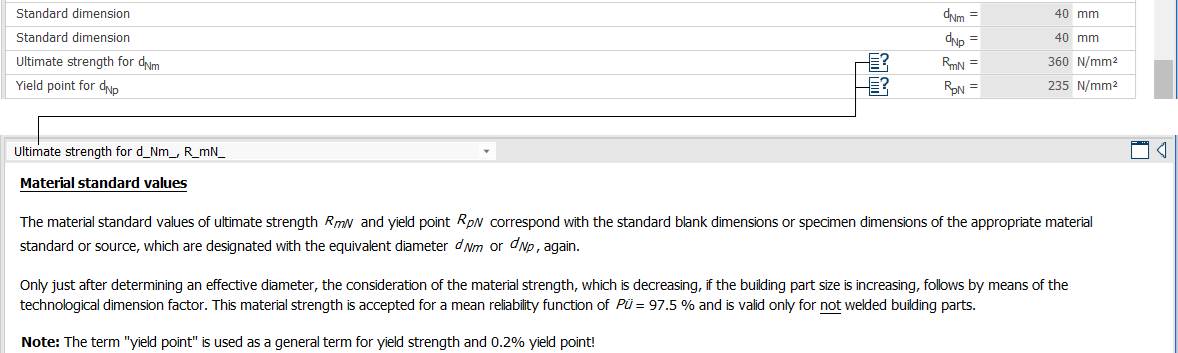

Ultimate strength for (rezistența la
rupere pentru)
-
Material
standard values (valorile standard de material);
Valorile standard de material ale rezistenței la
rupere RmN și la curgere RpN corespund cu dimensiuni standard de
referință care sunt reprezentate printr-un diametru echivalent dmN
sau dpN .
Notă: Termenul “yeld point” (punct de curgere) este folosit ca termen general
pentru rezistența la curgere și deformația remanentă
0,2%.

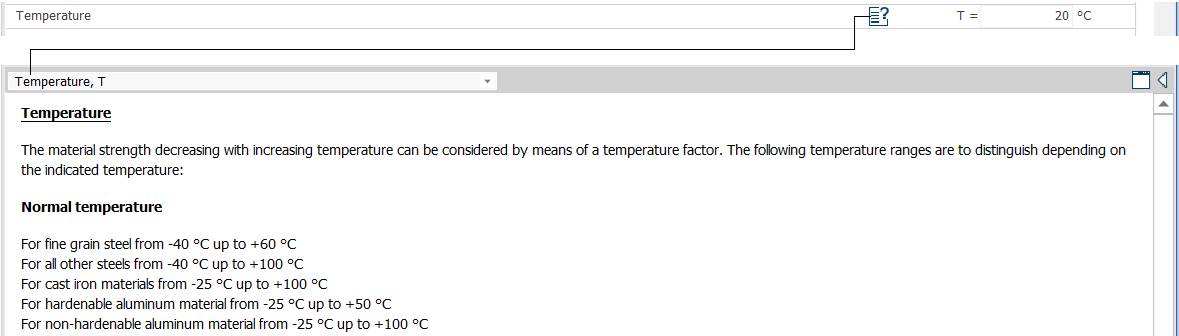

Introducerea
valorii temperaturii
Semnificații
-
Temparature
Descreșterea rezistenței materialului cu
creșterea temperaturii se poate considera prin intermediul unui factor
de temperatură. Se deosebesc următoarele domenii de temperaturi dependente
de valoarea temperaturii introduse:
Normal temperature
Pentru oțeluri cu granulație
fină, de la -40oC la 60oC.
Pentru alte oțeluri, de la -40oC
la 100oC.
Pentru materiale ffragile, de la -25oC
la 100oC.
Pentru duraluminiu, de la -25oC
la 50oC.
Pentru aliaje de aluminiu moi, de la -25oC
la 100oC.
Alte date
despre material
Semnificații
-

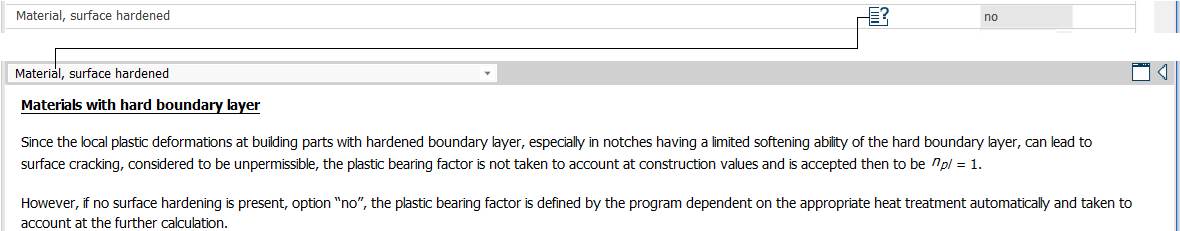

Material, surface hardened (material, suprafață
durificată)
-
Material
with hard boundary layer (materiale
cu suprafețe dure)
Deformațiile plastice ale
elementelor constructive cu suprafețe dure, cu precădere în zonele cu
comncentratori de tensiune, fiind reduse datorită durității
superficiale, pot conduce la fisuri de suprafață, considerate
nepermise, factorul deformării plastice nu este luat în considerare pentru
calculele de construcție și este acceptat npl =
1.
Deci, dacă nu există suprafață dură
marcată prin opțiunea “no”,
factorul deformării plastice este definit de program dependent de
tratamentul termic automat și este luat în considerare în calculele
următoare.
Semnificații
-

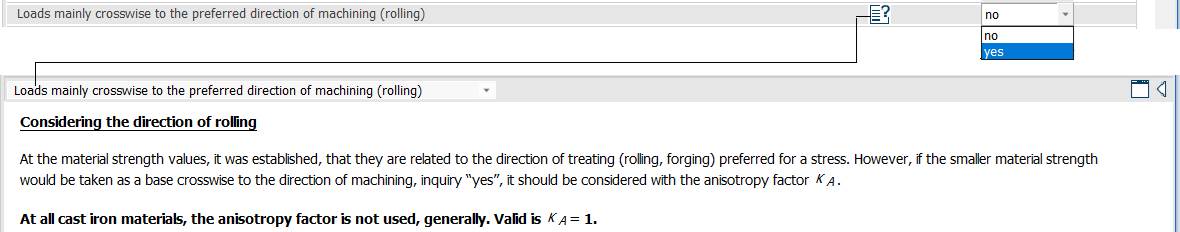

Loads, mainly crosswise to the prefered
direction of machining (rolling) (încărcări, în principal determinate
direcția de prelucrare semifabricat (rulare))
-
Considering
the direction of rolling (considerare
direcției de rulare)
Valorare rezistenței, sunt determinate de
direcția de prelucrare semifabricat (rulare, forjare) preferată pentru
o tensiune. Deci, dacă materialul
are rezistență redusă se va lua în considerare direcția de
prelucrare a semifabricatului, introducâd ”yes, aceasta se va corela cu factorul de
anisotropie kA.
Pentru toate materialele fragile, în general,factorul
de anizotropie nu este folosit. Este valid anisotropie kA =
1.
Alegerea materialelor furcii
și tirantului
Semnificații
Fork – Material
(strength values) according to (furcă
– material (valori de rezistență) conform cu):
Pole – Material
(strength values) according to (tirant
– material (valori de rezistență) conform cu):
Obs. Celelalte semnificații sunt identice
ca în cazul materialului bolțului (crossbolt) descries mai sus
|
