Mogan Gh.L. Buzdugan I.D. Proiectarea dispozitivelor de remorcare auto. Universitatea Transilvania din Brașov

Anexa.3.1.2 Cuple de remorcare

Tipuri de cuple de remorcare (sferice)

Nr. crt.	Criteriul de clasificare	Denumirea
1	Tipul remorcii	Fără sistem de frânare
		Cu sistem de frânare
2	Forma corpului proțapului	Pătrat (50, 60, 70 mm)
		Cilindric (45, 50, 60 mm)
		În V
3	Existența indicatorului de cuplare/uzare	Fără indicator de uzare
		Cu indicator de uzare
4	Posibilitatea de prepresare a cuplei (articulației) sferice	Fără prepresare
		Cu prepresare

Structuri constructive

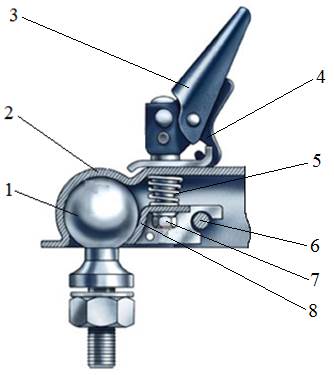

Varianta I

Semnificații: 1 – cârlig sferic de remorcare; 2 – corp cuplă de remorcare; 3 – mâner de cuplare; 4 – zăvor de blocare; 5 – arc elicoidal cilindric; 6 – bolț; 7 piuliță cu autoblocare; 8 – bridă.

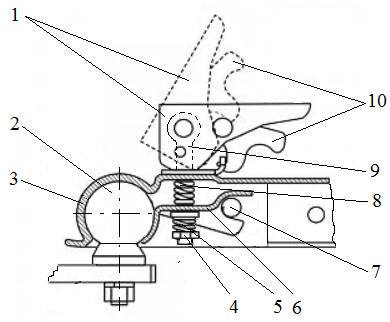

Varianta II

Semnificații: 1 – mâner de cuplare/decuplare; 2 – cârlig sferic de remorcare; 3 – corp cuplă de remorcare; 4 – piuliță; 5 – arc elicoidal cilindric de prepresare; 6 – bridă; 7 – bolț; 8 – arc elicoidal cilindric de readucere bridă în poziția decuplat; 9 – șurub cu ochi; 10 – zăvor de blocare cu autoblocare
